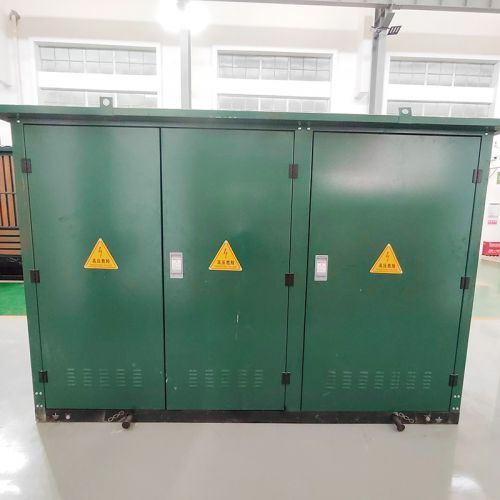

محطة فرعية
محطة فرعية
• قدرة المحول الرئيسية
يتضمن محطة 10KV Box ثلاث قدرات: 400 كيلو فولت ، 500 كيلو فولت أمبير و 630 كيفا ؛
نظرة عامة على المنتج
• فرعية من نوع الصندوق الموحدة لشبكة الحالة هي مواصفات التصميم ومعيار محطة البلاط المنخفضة الجهد المنخفضة في الكتف 10K المخصصة بشكل مشترك بواسطة شبكة الدولة في سبتمبر 2020.
سمات
• قدرة المحول الرئيسية
يتضمن محطة 10KV Box ثلاث قدرات: 400 كيلو فولت ، 500 كيلو فولت أمبير و 630 كيفا ؛
• مقياس خط الواردة والخارجية
يستخدم محطة 10KV Box 10KV الواردة من 1 إلى 2 مرات و 1 مرة خارج الخط. يتم توحيد المظهر العام لمحول الصندوق لمدة مرتين في الخط ووقت واحد خارج الخط. وفقًا لسعة المحول الرئيسية ، يمكن ضبط 0.4kV على منافذ إرجاع 4 ~ 6 وفقًا لذلك ؛
• المعدات الدائرة القصيرة المستوى الحالي
يجب ألا يقل مستوى التيار القصيرة للمعدات التي يبلغ طولها 10 كيلو فولت من 20KA. يجب ألا يقل مستوى التيار القصيرة لمعدات مستوى الجهد 0.4kV أقل من 30KA ؛
• جهاز تعويض الطاقة التفاعلي
تكوين قدرة التعويض التفاعلية على أنها 10 ٪ ~ 30 ٪ من سعة المحول الرئيسية ؛
• مربع الضوضاء
يبعد إخراج محول الصندوق 0.3 متر عن مقصورة المحول و 1.5 متر فوق الأرض ، يجب ألا يكون مستوى الانبعاث الصوتي (مستوى ضغط الصوت) المقاس أكبر من 55 ديسيبل ؛
• مستوى حماية الإسكان تحويل المربع
يجب ألا يكون مستوى حماية قذيفة محطة البلاط أقل من IP33D ، ويجب ألا يكون مستوى الحماية بين المقصورات الداخلية أقل من IP2XC.
• نوع البرنامج
القياسي ، المدمج ، البديل 1.2.3
