معدات التبديل القابلة للإزالة للمعادن المدرعة
معدات التبديل القابلة للإزالة للمعادن المدرعة
• أكمل التحقق من الاختبار
• نظام متشابك "خمسة دفاع" موثوق به
• نظام متشابك ميكانيكي كامل
• التصميم المرفق المدرع المعدني ، مستوى حماية الخزانة بأكملها IP4X
• مقصورة مستقلة للضغط عالي الضغط وحجرة أدوات الضغط المنخفض
• عملية إغلاق الباب المتشابكة
مقدمة المنتج

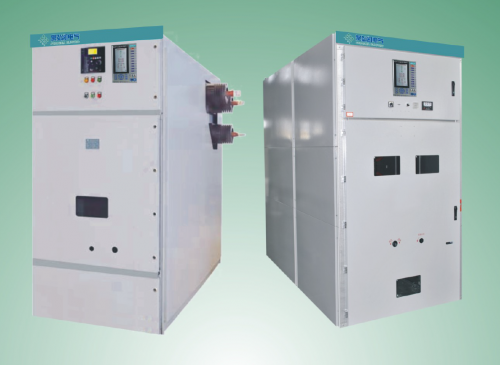

Kyn61a-40.5 معدات التبديل المعدنية المعدنية المعزولة المعزولة بالهواء هي منتج جديد تم تطويره بشكل مشترك من قبل شركتنا ومعهد Xi'An الجهد الكهربائي. تم تجهيز الخزانة بقاطع دائرة فراغ معزول بالكامل أو قاطع دائرة سداسي فلوريد الكبريت. بالإضافة إلى ذلك ، تتبنى مجلس الوزراء هيكلًا مجمعًا ، مما يجعل المنتج جميلًا في المظهر ، يحسن دقة التنسيق بين العربة اليدوية والخزانة ، ويمكنه تنظيم الإنتاج والتجميع بسرعة وتسليم في الوقت المناسب وتحسين استخدام مساحة الأرضية المطلوبة للتجميع ، ويسهل تكوين الإنتاج الضخم ، ويمكنه تحقيق عملية مغلقة. جميع العمليات العادية لخزانة التبديل ، بما في ذلك فتحة قاطع الدائرة وإغلاقها ، يمكن تنفيذ سيارة قاطع الدائرة التي تدفع إلى وضع العمل والخروج إلى موضع الاختبار والعزل ، في ظل ظروف إغلاق باب مقصورة الجهد العالي. يتوافق هذا المنتج مع متطلبات GB3906 "3-5KV AC Metal Switch Equipment" و IEC60298 "الجهد المصنوع من 1 كيلو فولت أو أعلى من 2.5 كيلو فولت أو أسفل معدات التبديل المعدنية المرفقة ومعدات التحكم" ، ولديه متشابك ميكانيكي كامل.
المعلمات الفنية
| فئة | وحدة | قيمة المعلمة | ||
| الجهد المقنن | كيلو فولت | 40.5 | ||
| تصنيف التيار | أ | 1250 ، 1600 ، 2000 ، 2500 ، 3150 | ||
| تيار تصنيف الحافلة الرئيسية (الحد الأقصى) | كا | 3150 | ||
| التردد المقنن | هرتز | 50 | ||
| الدائرة الرئيسية استقرار الحرارة الديناميكي | تم تصنيفها على المدى القصير على المدى القصير (القيمة المقدرة) | كا | 25 ، 31.5 | |
| مدة الدائرة القصيرة المصنفة | ق | 4 | ||
| تصنيف الذروة الصلبة التيار | كا | 63 ، 80 | ||
| مفتاح الأرض مستقرة للحرارة الديناميكية | تم تصنيفها على المدى القصير على المدى القصير (القيمة المقدرة) | كا | 31.5 | |
| مدة الدائرة القصيرة المصنفة | ق | 4 | ||
| تصنيف الذروة الصلبة التيار | كا | 80 | ||
| أساس انزلاق للسيارات والخزانات | تم تصنيفها على المدى القصير على المدى القصير (القيمة المقدرة) | كا | 27.4 | |
| مدة الدائرة القصيرة المصنفة | ق | 2 | ||
| تصنيف الذروة الصلبة التيار | كا | 70 | ||
| مستوى العزل الدائرة الرئيسية مصنفة | تأثير البرق يقاوم الجهد (قيمة الذروة) | نفس الشيء ، نسبيا | كيلو فولت | 185 |
| استراحة العزلة | كيلو فولت | 215 | ||
| تواتر الطاقة يقاوم الجهد (1 دقيقة) قيمة فعالة | نفس الشيء ، نسبيا | كيلو فولت | 95 | |
| استراحة العزلة | كيلو فولت | 115 | ||
| تواتر قوة الدائرة الإضافية مع الجهد (1 دقيقة) | كيلو فولت | 2 | ||
| تصنيف الدائرة القصيرة التيار | كا | 25 ، 31.5 | ||
| تصنيف الدائرة القصيرة الإغلاق تيار | كا | 63 ، 80 | ||
| تسلسل التشغيل | Fen-0.3S-Combination Fen-180s | |||
| مقاومة الأرض | μΩ | ≤1000 | ||
| مستوى حماية الإسكان/الداخلية | IP4X/IP2X | |||
| تحميل ديناميكي وثابت | ن | ≤13000 | ||
حجم المنتج
| حجم مجلس الوزراء | وحدة | العرض*عميق*الارتفاع |
| Kyn61a-40.5 | مم | 1200*2500 (2650،3300)*2400 (3300) |
| 1400*2600*2800 |
سمات
السلامة - التحقق الكامل الاختبار ؛ نظام متشابك "خمسة مقاوم" موثوق به ؛ نظام متشابك ميكانيكي كامل ؛ التصميم المرفق المدرع المعدني ، مستوى حماية الخزانة الكامل IP4X ؛ مقصورة مستقلة عالية الجهد وحجرة أداة الجهد المنخفض ؛ متشابك مغلق الباب لتحقيق عملية أبواب مغلقة
موثوقة-عملية التثبيت المليئة بالألواح المغطاة بالألمنيوم ؛ معدات الإنتاج والمعالجة والاختبار المتقدمة ؛ نظام إدارة الجودة الصارم
التحسين-مزود بقاطع دائرة الفراغ الصلبة من نوع القطب ؛ يعتمد هيكل الخزانة من النوع المجمعة ، ويعتمد قاطع الدائرة بنية قابلة للسيارات اليدوية.
الابتكار - سلسلة كاملة من قاطع الدائرة هيكل/آلية الدفع ومفتاح التأريض تدرك التشغيل الكهربائي ؛ الهيكل متعدد الاستخدامات للغاية ولديه وظائف خطوط مدخل الكابل (الإخراج) ، وخطوط مدخل (الإخراج) العلوي والاتصال الأيمن واليمين ، ويمكن أن تتكون حلول مختلفة وفقًا للاحتياجات ؛ يمكن تكوين المكونات الذكية لتحقيق "الإدراك الذاتي ، والمراقبة المستقلة ، والإنذار المبكر التلقائي".
بيئة استخدام المنتج
درجة الحرارة المحيطة: لا تتجاوز درجة حرارة الهواء المحيطة 40 ℃ ، ولا يتجاوز المتوسط المقاس في غضون 24 ساعة 35 ℃ ؛ الحد الأدنى لدرجة حرارة الهواء المحيطة هو -15 ℃
الرطوبة المحيطة: يجب ألا يتجاوز متوسط قيمة الرطوبة النسبية المقاسة في غضون 24 ساعة 95 ٪
يجب ألا يتجاوز متوسط قيمة ضغط بخار الماء المقاسة في غضون 24 ساعة 2.2 كيلو باسكال
متوسط الرطوبة النسبية الشهرية ليس أكثر من 90 ٪
لا يتجاوز متوسط ضغط بخار الماء الشهري 1.8 كيلو باسكال
ارتفاع: لا يزيد عن 1000 متر
شدة الزلزال: ليس أكثر من المستوى 8
موقع التثبيت: الهواء المحيط غير ملوث بشكل كبير بالغبار والدخان أو التآكل و/أو الغازات القابلة للاحتراق أو البخار أو رذاذ الملح
شدة التكثيف وعملية القذارة: وفقًا لأحكام المستوى 1 في GB3906
ملاحظة: 1. عندما تكون الرطوبة النسبية أكبر من 70 ٪ ، يجب تشغيل المدفأة لمنع التكثيف.
2. عندما تختلف شروط بيئة الاستخدام عن ما سبق ، يجب على المستخدم التفاوض مع الشركة المصنعة لحل المشكلة.
