معدات التبديل القابلة للإزالة للمعادن المدرعة
معدات التبديل القابلة للإزالة للمعادن المدرعة
• أكمل التحقق من الاختبار
• نظام متشابك "خمسة دفاع" موثوق به
• نظام متشابك ميكانيكي كامل
• التصميم المرفق المدرع المعدني ، مستوى حماية الخزانة بأكملها IP4X
• مقصورة مستقلة عالية الإيجابية وأجهزة الجهد المنخفض
• يمكن تثبيت المنتج على الحائط وإصلاحه أمام الخزانة لتقليل البصمة.
مقدمة المنتج

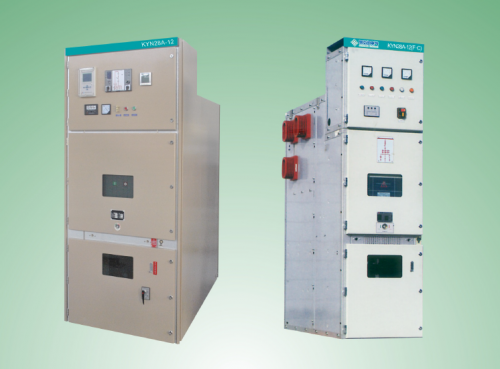

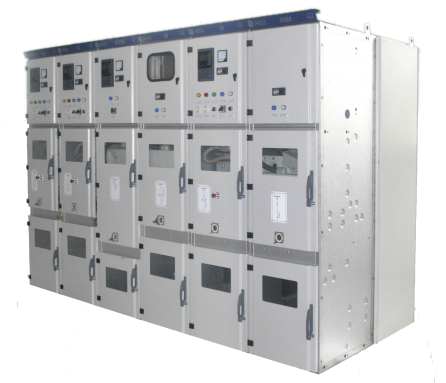

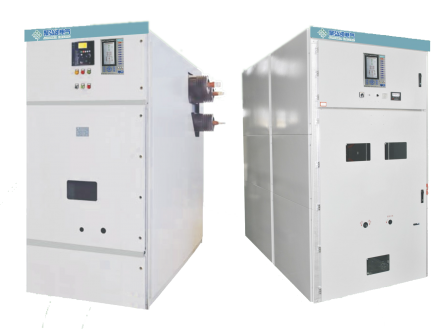

إن معدات التبديل المعدنية القابلة للمعادن القابلة للمعادن Kyn28A-12 هي نظام واحد أو حافلة واحدة مجزأة مع جهد نظام اسمي يتراوح من 3 ~ 10KV تردد 50 هرتز. يتم استخدامه بشكل أساسي لنقل الطاقة في محطات الطاقة ، والمولدات الصغيرة والمتوسطة ، وتوزيع الطاقة في المؤسسات الصناعية والتعدين ، والمحطات الفرعية الثانوية في أنظمة صناعة الطاقة ، ونقل الطاقة وبدء تشغيل محرك كبير عالية الجهد.
المعلمات الفنية
| فئة | وحدة | 25`50KA | |
| الجهد المقنن | كيلو فولت | 3.6،7.2،12 | |
| مستوى العزل المقدر | 1 دقيقة تم تصنيف تردد الطاقة على المدى القصير الصمد أمام الجهد | كيلو فولت | 42 |
| تأثير البرق المقنن على الجهد (قيمة الذروة) | كيلو فولت | 75 | |
| التردد المقنن | هرتز | 50 | |
| تيار بربار رئيسي | أ | 630 ، 1250 ، 1600 ، 2000 ، 2500 ، 3150 ، 4000 ، 5000 | |
| حافلة فرع تصنيف التيار | أ | 630 ، 1250 ، 1600 ، 2000 ، 2500 ، 3150 ، 4000 ، 5000 | |
| تم تصنيفها على المدى القصير على المدى القصير (4S) | كا | 25 ، 31.5 ، 40.5 ، 50 | |
| تصنيف الذروة الصلبة التيار | كا | 63 ، 80 ، 125 ، 135 | |
| مستوى الحماية | CASE IP4X (IP2X عند فتح باب غرفة قاطع الدائرة) | ||
حجم المنتج
| أبعاد الارتفاع | مم | 2200 | |
| أبعاد العرض | حافلة فرع تصنيف التيار ≤1250a | مم | 650 ، 800 |
| 1250a ＜ تيار حافلة الفرع = 2000 أ | مم | 800 ، 1000 | |
| حافلة فرع تصنيف التيار> 2000 أ | مم | 1000 | |
| أبعاد عمق الإطار | مم | 1450 | |
سمات
السلامة - التحقق الكامل الاختبار ؛ نظام متشابك "خمسة مقاوم" موثوق به ؛ نظام متشابك ميكانيكي كامل ؛ التصميم المرفق المدرع المعدني. مستوى حماية مجلس الوزراء IP4X ؛ مقصورة مستقلة عالية المستوى وأجهزة الجهد المنخفض ؛ يمكن تثبيت المنتجات على الحائط وإصلاحها أمام الخزانة لتقليل البصمة.
موثوقة-عملية التثبيت المليئة بالألواح المغطاة بالألمنيوم ؛ معدات الإنتاج والمعالجة والاختبار المتقدمة ؛ نظام إدارة الجودة الصارم
التحسين - مزود بقطر دائرة VS1 ، أو قواطع الدائرة الفراغية من العلامات التجارية للمشروع المشترك مثل VD4 ، VB2. 3ae ، HVX ؛ يعتمد هيكل الخزانة من النوع المجمعة ، ويعتمد قاطع الدائرة هيكلًا محمولاً على مركز يدوي ؛ يمكن تثبيت المنتج على الحائط وإصلاحه أمام الخزانة لتقليل البصمة.
الابتكار - سلسلة كاملة من قاطع الدائرة هيكل/آلية الدفع ومفتاح التأريض تدرك التشغيل الكهربائي ؛ الهيكل متعدد الاستخدامات للغاية وله وظائف خطوط مدخل الكابل (الإخراج) ، وخطوط مدخل (الإخراج) العلوي والاتصال الأيمن واليمين ، ويمكن تشكيل حلول مختلفة وفقا للاحتياجات ؛ يمكن تكوين المكونات الذكية لتحقيق "الإدراك الذاتي ، والمراقبة المستقلة ، والإنذار المبكر التلقائي".
بيئة استخدام المنتج
درجة الحرارة المحيطة: لا تتجاوز درجة حرارة الهواء المحيطة 40 ℃ ، ولا يتجاوز المتوسط المقاس في غضون 24 ساعة 35 ℃ ؛ الحد الأدنى لدرجة حرارة الهواء المحيطة هو -15 ℃
الرطوبة المحيطة: يجب ألا يتجاوز متوسط قيمة الرطوبة النسبية المقاسة في غضون 24 ساعة 95 ٪
يجب ألا يتجاوز متوسط قيمة ضغط بخار الماء المقاسة في غضون 24 ساعة 2.2 كيلو باسكال
متوسط الرطوبة النسبية الشهرية ليس أكثر من 90 ٪
متوسط ضغط البخار الشهري لا يتجاوز 1.8 كيلو باسكال
ارتفاع: لا يزيد عن 1000 متر
شدة الزلزال: ليس أكثر من المستوى 8
موقع التثبيت: الهواء المحيط غير ملوث بشكل كبير بالغبار والدخان أو التآكل و/أو الغازات القابلة للاحتراق أو البخار أو رذاذ الملح
شدة التكثيف وعملية القذارة: وفقًا لأحكام المستوى 1 في GB3906
ملاحظة: 1. عندما تكون الرطوبة النسبية أكبر من 70 ٪ ، يجب تشغيل المدفأة لمنع التكثيف.
2. يمكن للشركة المصنعة توفير منتجات للاستخدام في المناطق التي يبلغ ارتفاعها 3000 متر أو أقل وفقًا لاحتياجات المستخدم.
3. عندما تختلف شروط بيئة الاستخدام عن ما سبق ، يجب على المستخدم التفاوض مع الشركة المصنعة.
