قاطع الدائرة في الهواء الطلق
قاطع الدائرة في الهواء الطلق

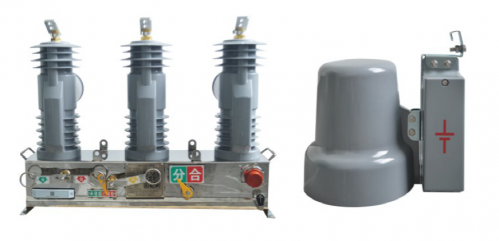

ZW32-12 مجموعة الانصهار العميق الأول والثاني من قواطع دوائر العمود (النوع الإلكتروني) هو جهاز تبديل عالي الجهد في الهواء الطلق مع جهد مصنوع من 12 كيلو فولت و 3 طور AC 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، ومحولات الجهد المتصلة بواسطة الكابلات. يحتوي عمود عمود الختم الثابت على مستشعر تيار مدمج ومستشعر للجهد. يتم استخدامه بشكل أساسي لإيقاف وإغلاق تيار حمولة حمولة الدائرة الحالية ونظام الطاقة. إنه مناسب للمحطات الفرعية وشبكات توزيع 10KV لأنظمة الطاقة ، خاصةً لبيئات الاستخدام ذات القذارة الخطيرة والأماكن التي لها عمليات متكررة. وهو أيضًا منتج مفضل لأتمتة التوزيع في المناطق الحضرية والريفية.
نظرة عامة على المنتج
ZW32-12 من الدرجة الأولى والثانية من الدرجة الثانية من قواطع دوائر العمود (النوع الإلكتروني) هي معدات تبديل الجهد العالي في الهواء الطلق مع جهد مصنّف من 12 كيلو فولت وثلاث مراحل AC 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، ومحول الجهد المتصلة بواسطة الكابلات. يحتوي عمود عمود الختم الثابت على مستشعر تيار مدمج ومستشعر للجهد. يمكن لقاطع الدائرة و FTU إدراك وظائف "أتمتة التغذية المركزية وأتمتة التغذية في مكانها". إنه يحتوي على مجموعة كاملة من وظائف التجزئة ، والاتصال ، وقواطع الدوائر الحدودية ، ويمكنه جمع تيار ثلاثي الطور ، والتيار الصفر ، والجهد ثلاثي الطور ، والجهد الصفري ، والطاقة النشطة ، والطاقة التفاعلية ، والاستحواذ على الطاقة الكهربائية. يتم استخدامه بشكل أساسي لإيقاف وإغلاق تيار حمولة حمولة الدائرة الحالية ونظام الطاقة. إنه مناسب للمحطات الفرعية وشبكات توزيع 10KV لأنظمة الطاقة ، خاصةً لبيئات الاستخدام ذات القذارة الخطيرة والأماكن التي لها عمليات متكررة. وهو أيضًا منتج مفضل لأتمتة التوزيع في المناطق الحضرية والريفية.
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 ، 25 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 ، 63 |
| تصنيف الذروة الصلبة التيار | كا | 50 ، 63 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 ، 25 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات
مستشعر إلكتروني عالي الدقة مدمج: لديه خصائص نطاق قياس واسع ، وخطية جيدة ، وقدرة قوية لمكافحة التدخل ، ودقة قياس عالية ، وصغر حجمها ، وموثوقية عالية
الختم الصلب المتكامل: يتم إغلاق أجهزة استشعار الجهد الحالية ، وأجهزة استشعار الجهد وبعض مكونات الدعم المعزول في عملية APG العضوية بواسطة راتنج الايبوكسي ، ويتم تغليفها بمطاط السيليكون مع خصائص جيدة مضادة للجلد والقوة الميكانيكية.
يمكن استخدامها كتجزئة الخط والاتصال والفرع وترسيم المستخدم وغيرها من المناسبات
اعتماد آلية تشغيل زنبرك عالي الأداء ، والحياة الميكانيكية الطويلة ، ووظائف تشغيل الطاقة الكهربائية واليدوية والتقسيم والإغلاق على حد سواء
يستخدم هيكل الجسم ألواح الفولاذ المقاوم للصدأ عالية الجودة 3 مم مع قوة عالية. مقاومة تآكل قوية
بوابة سكين عزل متكاملة اختيارية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة: المستوى الرابع
ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل 35 مترًا/ثانية من البلاستيك الختم)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
