قاطع الدائرة في الهواء الطلق
قاطع الدائرة في الهواء الطلق

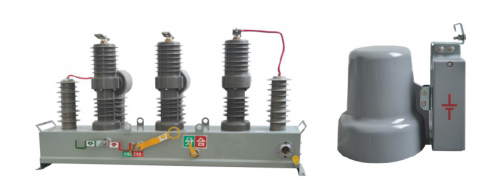

W32-12 مجموعة الانصهار الأولى والثانية من قواطع دوائر العمود (مصدر الطاقة الخارجي المكثف) هو جهاز تبديل في الهواء الطلق عالي الجهد مع جهد مصنّف من 12 كيلو فولت و 3 طور AC 50Hz. وهي تتألف من جسم قاطع الدائرة ، ومحطة التغذية (FTU) ، ومزود الطاقة المكثف من خلال اتصالات الكابلات.
نظرة عامة على المنتج
مجموعة الانصهار الأولى والثانية من قواطع دوائر العمود (المكثفات الخارجية التي يتم تشغيلها بواسطة الطاقة) هي معدات تبديل الجهد العالي في الهواء الطلق مع جهد مصنّف من 12 كيلو فولت و 3 طور AC 50 هرتز. وهي تتألف من الجسم الرئيسي للعمود ، ومحطة التغذية (FTU) ، ومصدر الطاقة في المكثف متصل ببعضها البعض من خلال الكابلات. يمكن أن تدرك قواطع الدوائر و FTUs وظائف "أتمتة التغذية المركزية وأتمتة التغذية في مكانها" ، ولديها مجموعات كاملة من وظائف قاطع الدائرة المجزأة والاتصال والدوائر. يتم استخدامه بشكل أساسي لإيقاف وإغلاق تيار حمولة حمولة الدائرة الحالية ونظام الطاقة. إنه مناسب للمحطات الفرعية وشبكات توزيع 10KV لأنظمة الطاقة ، خاصةً لبيئات الاستخدام ذات القذارة الخطيرة والأماكن التي لها عمليات متكررة. وهو أيضًا منتج مفضل لأتمتة التوزيع في المناطق الحضرية والريفية.
المعلمات الفنية
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 ، 25 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 ، 63 |
| تصنيف الذروة الصلبة التيار | كا | 50 ، 63 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 ، 25 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات
المستشعر الإلكتروني المدمج عالي الدقة: لديه خصائص نطاق القياس الواسع ، والخطية الجيدة ، والقدرة القوية لمكافحة المؤتمر
وحدة استخراج طاقة المكثفات الخارجية: حل مشاكل مثل الرنين المغنطيسي السهل وسهولة الأضرار التي لحقت بها ضربات البرق في PT الكهرومغناطيسي
تم تصوير عمود القطب باستخدام راتنج الايبوكسي وعملية APG المطاطية السيليكون ، مع أداء جيد لمكافحة الهلام والقوة الميكانيكية
يمكن استخدامها كتجزئة الخط والاتصال والفرع وترسيم المستخدم وغيرها من المناسبات
اعتماد آلية تشغيل زنبرك عالي الأداء ، والحياة الميكانيكية الطويلة ، ووظائف تشغيل الطاقة الكهربائية واليدوية والتقسيم والإغلاق على حد سواء
بوابة سكين عزل متكاملة اختيارية
يستخدم هيكل الجسم ألواح الفولاذ المقاوم للصدأ عالية الجودة 3 مم مع قوة عالية. مقاومة تآكل قوية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة: المستوى الرابع
ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل 35 مترًا/ثانية من البلاستيك الختم)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
