قاطع الدائرة في الهواء الطلق
قاطع الدائرة في الهواء الطلق

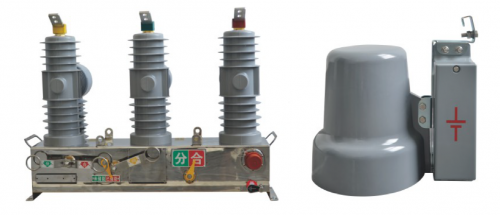

مجموعة الانصهار الأولية والثانوية من نوع ZW32-12 هي جهاز تبديل في الهواء الطلق عالي الجهد مع جهد مقدر من 12 كيلو فولت و 3 طور AC 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، ومحولات الجهد المتصلة بواسطة الكابلات.
نظرة عامة على المنتج
مجموعة الانصهار الأولية والثانوية من نوع ZW32-12 هي معدات تبديل الجهد العالي في الهواء الطلق مع جهد مصنّف من 12 كيلو فولت و 3 طور AC 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، ومحول الجهد المتصلة بواسطة الكابلات. يمكن أن يدرك وظائف "أتمتة التغذية المركزية وأتمتة التغذية الموجودة في مكانها" ، ولديها مجموعة كاملة من وظائف التجزئة ، والاتصال ، وقواطع الدائرة الحدودية ، ويمكنها جمع تيار ثلاثي المراحل ، والتيار الصفر ، والجهد الخطية ، والجهد الصفري ، والقوة النشطة ، والاستحواذ على الطاقة الكهربائية. يتم استخدامه بشكل أساسي لإيقاف وإغلاق تيار حمولة حمولة الدائرة الحالية ونظام الطاقة. إنه مناسب للمحطات الفرعية وشبكات توزيع 10KV لأنظمة الطاقة ، خاصةً لبيئات الاستخدام ذات القذارة الخطيرة والأماكن التي لها عمليات متكررة. وهو أيضًا منتج مفضل لأتمتة التوزيع في المناطق الحضرية والريفية.
المعلمات الفنية
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 ، 25 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 ، 63 |
| تصنيف الذروة الصلبة التيار | كا | 50 ، 63 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 ، 25 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات
اعتماد مستشعر الجهد الإلكترونية الصفراء الرائدة في الصناعة ، بالإضافة إلى مستشعر تيار حالي عالي الدقة ، والذي يتمتع بخصائص نطاق القياس الواسع ، ودقة قياس عالية وموثوقية عالية
يمكن استخدامها كتجزئة الخط والاتصال والفرع وترسيم المستخدم وغيرها من المناسبات
يتبنى المنتج هيكلًا من ثلاثة أعمدة ، ويتصل غرفة إطفاء القوس الفراغي بآلية التشغيل من خلال قضيب سحب معزول ، والأداء مستقر وموثوق.
تم تصوير عمود القطب باستخدام راتنج الايبوكسي وعملية APG المطاطية السيليكون ، مع أداء جيد لمكافحة الهلام والقوة الميكانيكية
اعتماد آلية تشغيل زنبرك عالي الأداء ، والحياة الميكانيكية الطويلة ، ووظائف تشغيل الطاقة الكهربائية واليدوية والتقسيم والإغلاق على حد سواء
يستخدم هيكل الجسم ألواح الفولاذ المقاوم للصدأ عالية الجودة 3 مم مع قوة عالية. مقاومة تآكل قوية
لديها مزايا التصغير والمظهر الجديد والوزن الخفيف وسهولة التثبيت.
بوابة سكين عزل متكاملة اختيارية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة: المستوى الرابع
ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل 35 مترًا/ثانية من البلاستيك الختم)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
