قاطع الدائرة في الهواء الطلق
قاطع الدائرة في الهواء الطلق

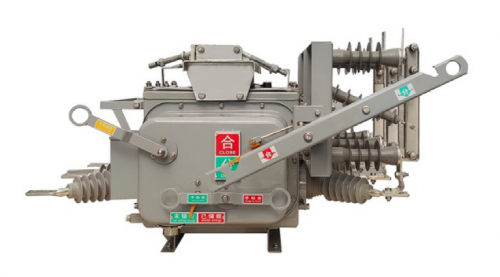

يعد قاطع دائرة الفراغ في الهواء الطلق ZW20-12 عبارة عن معدات تبديل عالية الجهد في الهواء الطلق مع جهد مصنّف من 12/24 كيلو فولت و 3 مراحل AC 50 هرتز. قاطع الدائرة هذا هو منتج خالٍ من الصيانة ، مع خصائص كهربائية وميكانيكية ممتازة ، مما يجعل قاطع دائرة الفراغ في الهواء الطلق ZW20 يستخدم على نطاق واسع.
نظرة عامة على المنتج
يعد قاطع دائرة الفراغ في الهواء الطلق ZW20-12 عبارة عن معدات تبديل عالية الجهد في الهواء الطلق مع جهد مصنّف من 12/24 كيلو فولت و 3 مراحل AC 50 هرتز. قاطع الدائرة هذا هو منتج خالٍ من الصيانة ، مع خصائص كهربائية وميكانيكية ممتازة ، مما يجعل قاطع دائرة الفراغ في الهواء الطلق ZW20 يستخدم على نطاق واسع. يتم استخدامه بشكل أساسي لفصل وإغلاق تيار حمولة حمولة الدائرة القصيرة لنظام الطاقة 10KV. إنه مناسب للحماية والتحكم في المحطات الفرعية وأنظمة توزيع الطاقة في الشركات الصناعية والتعدين ، وهو أكثر ملاءمة للأماكن التي يتم فيها تشغيل شبكة الطاقة بشكل متكرر. تم تجهيز هذا المنتج بوحدة التحكم ويمكنه تلبية متطلبات نظام أتمتة توزيع الطاقة.
المعلمات الفنية
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 ، 1250 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 ، 25 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 ، 63 |
| تصنيف الذروة الصلبة التيار | كا | 50 ، 63 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 ، 25 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات
أداء ختم موثوق به: يحتوي على تقنية Shell المختومة الناضجة ودرجة حماية IP67. تتم معالجة القشرة عن طريق تمديد العفن وعملية التكوين. من السهل إغلاق الصندوق ، ويحتوي على محكمة الغلق عالية وقوة ميكانيكية عالية.
أداء انقطاع ممتاز: يمكن أن يصل التيار 25Ka القصير إلى 30 مرة
طريقة التثبيت المرنة: يمكن رفعها على العمود أو طريقة التثبيت جالسة
لها خصائص خالية من الصيانة: يتم إغلاق الدائرة الرئيسية ، والمكونات الثانوية وآلية التشغيل من قاطع الدائرة في غاز SF6 (ضغط قياس الصفر ، لا يتأثر بالبيئة الخارجية ، والأداء المستقر والموثوق ، والأداء العزل الممتاز لخطوط المداخل الخالية من الصيانة)
أداء عزل ممتاز: يتم إلقاء غلاف المدخل والمنفذ وصولبة باستخدام راتنج الايبوكسي وعملية APG المطاطية السيليكون ، مع تباعد الطور 280 متر
بوابة سكين عزل متكاملة اختيارية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة:رابعافصل
ضغط الرياح: لا يزيد عن 700 نقطة (أي ما يعادل سرعة الرياح 35 مترًا)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
