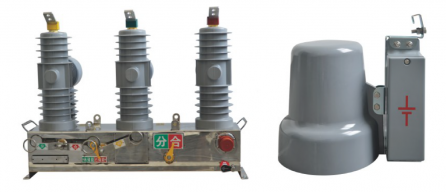

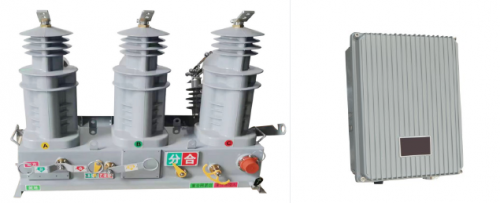

JRHZW □ -12 من الدرجة الأولى والثانية من قواطع دوائر العمود (انسحاب الطاقة المدمج) هي معدات تبديل عالية الجهد في الهواء الطلق مع جهد مصنّف من 12 كيلو فولت وثلاث مرات AC 50 هرتز. وهو يتكون من الجسم الرئيسي للعمود ومحطة التغذية (FTU) متصلة بواسطة الكابلات. يتم دمج المستشعر الحالي ومستشعر الجهد ووحدة تزويد الطاقة المكثف بعمق في عمود عمود الختم الثابت.
نظرة عامة على المنتج
JRHZW □ -12 من الدرجة الأولى والثانية من قواطع دوائر العمود (انسحاب الطاقة المدمج) عبارة عن معدات تبديل عالية الجهد في الهواء الطلق مع جهد مصنّف من 12 كيلو فولت وثلاث مرات AC 50 هرتز. وهو يتكون من الجسم الرئيسي للعمود ومحطة التغذية (FTU) متصلة بواسطة الكابلات. يدمج عمود الختم الصلب بعمق أجهزة الاستشعار الحالية ، وأجهزة استشعار الجهد ، ووحدات تأليف الطاقة المكثفة. يمكن لقاطع الدائرة و FTU إدراك وظائف "أتمتة التغذية المركزية وأتمتة التغذية في مكانها". إنه يحتوي على مجموعة كاملة من وظائف التجزئة ، والاتصال ، وقواطع الدوائر الحدودية ، ويمكنه جمع تيار ثلاثي الطور ، والتيار الصفر ، والجهد ثلاثي الطور ، والجهد الصفري ، والطاقة النشطة ، والطاقة التفاعلية ، والاستحواذ على الطاقة الكهربائية. يتم استخدامه بشكل أساسي لإيقاف وإغلاق تيار حمولة حمولة الدائرة الحالية ونظام الطاقة. إنه مناسب للمحطات الفرعية وشبكات توزيع 10KV لأنظمة الطاقة ، خاصةً لبيئات الاستخدام ذات القذارة الخطيرة والأماكن التي لها عمليات متكررة. وهو أيضًا منتج مفضل لأتمتة التوزيع في المناطق الحضرية والريفية.
المعلمات الفنية
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 ، 25 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 ، 63 |
| تصنيف الذروة الصلبة التيار | كا | 50 ، 63 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 ، 25 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات
مستشعر إلكتروني عالي الدقة مدمج: لديه خصائص نطاق قياس واسع ، وخطية جيدة ، وقدرة قوية لمكافحة التدخل ، ودقة قياس عالية ، وصغر حجمها ، وموثوقية عالية
وحدة انسحاب الطاقة المدمجة في مكثف: حل مشاكل مثل الرنين المغناطيسي السهل وسهولة الأضرار التي لحقت بها ضربات البرق في PT الكهرومغناطيسي
تصميم الطاقة المنخفضة: تتبنى محطة التغذية تصميم استهلاك الطاقة منخفضة للغاية ، مع متوسط استهلاك الطاقة الإجمالي أقل من 1.2W (وضع اتصال Ethernet 4G)
الختم الصلب المتكامل: يتم إغلاق غرفة إطفاء قوس الفراغ ، ومستشعر الجهد الحالي ، ووحدة استخراج طاقة المكثف ، والدائرة الكهربائية الرئيسية وبعض مكونات الدعم المعزول في كل شيء عضوي بواسطة عملية APG بواسطة راتنج الايبوكسي ، ويتم تغليفه بمطاط السيليكون مع خصائص جيدة مضادة للجلد والقوة الميكانيكية.
أخذ عينات من الجهد في الجانب المزدوج: يحتوي على كلاً من أخذ عينات الجهد الجانبية للطاقة والتحميل
يمكن استخدامها كتجزئة الخط والاتصال والفرع وترسيم المستخدم وغيرها من المناسبات
اعتماد آلية تشغيل زنبرك عالي الأداء ، والحياة الميكانيكية الطويلة ، ووظائف تشغيل الطاقة الكهربائية واليدوية والتقسيم والإغلاق على حد سواء
يستخدم هيكل الجسم ألواح الفولاذ المقاوم للصدأ عالية الجودة 3 مم مع قوة عالية. مقاومة تآكل قوية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة: المستوى الرابع
ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل 35 مترًا/ثانية من البلاستيك الختم)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
