قاطع الدائرة في الهواء الطلق
قاطع الدائرة في الهواء الطلق
مجموعة الاندماج الأولى والثانية من قواطع دائرة المغنترون هي جهاز تبديل في الهواء الطلق عالي الجهد مع جهد مصنّف يبلغ 12 كيلو فولت و 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، محول الجهد أو مصدر طاقة مكثف متصل ببعضها البعض من خلال الكابلات.
نظرة عامة على المنتج

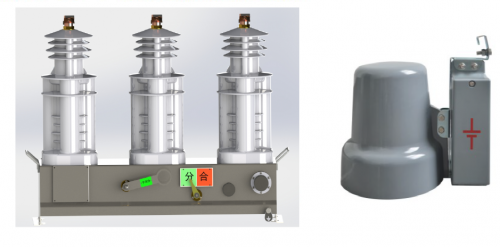

JRHZW □ -12 مجموعة الانصهار الأولى والثانية من قواطع دوائر المغنيترون عبارة عن جهاز تبديل في الهواء الطلق عالي الجهد مع جهد مصنّف يبلغ 12 كيلو فولت و 3 مراحل AC 50 هرتز. وهو يتكون من جسم قاطع دائرة العمود ، محطة التغذية (FTU) ، محول الجهد أو مصدر طاقة مكثف متصل ببعضها البعض من خلال الكابلات. يمكن لقاطع الدائرة و FTU إدراك وظائف "أتمتة التغذية المركزية وأتمتة التغذية في مكانها". إنه يحتوي على مجموعة كاملة من وظائف التجزئة ، والاتصال ، وقواطع الدوائر الحدودية ، ويمكنه جمع تيار ثلاثي الطور ، والتيار الصفر ، والجهد ثلاثي الطور ، والجهد الصفري ، والطاقة النشطة ، والطاقة التفاعلية ، والاستحواذ على الطاقة الكهربائية. يتم استخدامه بشكل أساسي لمحطات الطاقة ونظام الطاقة 10KV انقطاع شبكة توزيع وإغلاق حمولة حمولة التيار وقصيرة الدائرة القصيرة لنظام الطاقة ، وهو أكثر ملاءمة للأماكن التي يلزم فيها الانفصال السريع.
المعلمات الفنية
| اسم | وحدة | قيمة |
| الجهد المقنن | كيلو فولت | 12 |
| 1 دقيقة تواتر الطاقة صمد أمام الجهد (تبادل الطور ، الأرض/الاستراحة) | كيلو فولت | 42/48 |
| تأثير البرق صمد أمام الجهد (المرحلة ، الأرض/الاستراحة) | كيلو فولت | 75/85 |
| تصنيف التيار | أ | 630 |
| التردد المقنن | هرتز | 50 |
| تصنيف الدائرة القصيرة التيار | كا | 20 |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 50 |
| تصنيف الذروة الصلبة التيار | كا | 50 |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 20 |
| مصنف وقت التسامح على المدى القصير | ق | 4 |
| دورة التشغيل تقييم | O-0.3S-CO-180S-CO | |
| تصنيف أوقات استراحة التيار القصيرة الدائرة | من الدرجة الثانية | 30 |
| الحياة الميكانيكية | من الدرجة الثانية | 10000 |
| جهد التشغيل المصنوع من الدائرة الإضافية | الخامس | DC24 |
| وقت افتتاح آلية التشغيل | آنسة | ≤10 |
| ذروة إغلاق التيار | أ | ≤25 |
| فتح التيار | أ | ≤3 |
ملاحظة: عندما يكون ارتفاع المنتج أعلى من 2000 متر ، يجب تصحيح مقاومة ضغط العزل وفقًا لذلك.
سمات:
هيكل بسيط: بنية ثلاثية الطور مباشرة ، آلية مغناطيس دائمة مستقلة عن درجة الحرارة الواحدة لكل مرحلة
مادة المغناطيس الدائمة لها أداء مستقر وموثوق ، ودرجة حرارة إزالة المغناطيسية> 175 ℃
استهلاك الطاقة المنخفضة للغاية: طاقة تخزين الطاقة المكثف هي
العمل السريع والمستقر: وقت الافتتاح المتأصل أقل من 10 مللي ثانية ، ووقت الإغلاق أقل من 3 مللي ثانية ، والانحراف المنفصل لوقت الافتتاح والإغلاق أقل من 1ms
دورة الحياة الطويلة: عمر المنظمة أكثر من 20،000 مرة
المستشعر الإلكتروني المدمج عالي الدقة: لديه خصائص نطاق القياس الواسع ، والخطية الجيدة ، والقدرة القوية لمكافحة المؤتمر
يمكن استخدامها كتجزئة الخط والاتصال والفرع وترسيم المستخدم وغيرها من المناسبات
يمكن فتح قاطع الدائرة وفتحه بواسطة الطاقة الكهربائية ، ويمكن فتحه يدويًا عندما تفقد وحدة التحكم الطاقة.
بوابة سكين عزل متكاملة اختيارية
بيئة استخدام المنتج
درجة حرارة الهواء المحيط: -40 ℃ ~+70 ℃
ارتفاع: لا يزيد عن 2000 متر
موقع التثبيت: مكان بدون مواد قابلة للاشتعال ، متفجرة ، متآكلة كيميائيا واهتزازات العنف المتكررة
مستوى القذارة السلامة: المستوى الرابع
ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل 35 مترًا/ثانية من البلاستيك الختم)
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
