معدات مفتاح الشبكة الدائرية
معدات مفتاح الشبكة الدائرية
حماية
مصداقية
مصغرة
اقتصادي
كفاءة
مقدمة المنتج

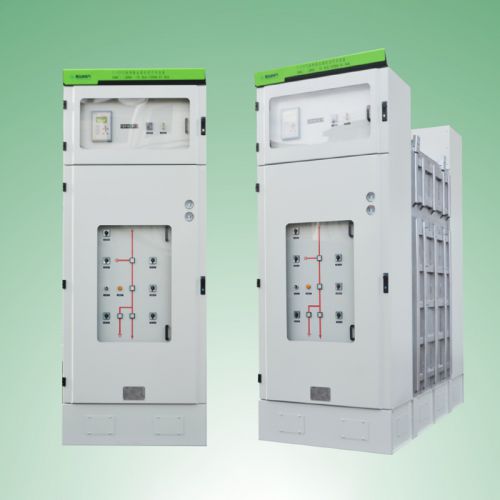

JSR6-72.5/1250-31.5KA معدات التبديل المعدنية المعدنية المعزولة من الغاز المعزول (C-GIS) لطاقة الرياح البحرية هي جيل جديد من معدات التبديل عالية الجهد التي تم تطويرها بشكل مستقل من قبل شركتنا ، وملء النقص المحلي والمستوى التقني الرائد. إنه مناسب لأنظمة الطاقة مع مستوى الجهد 72.5 كيلو فولت و 3 طور AC 50Hz. يتم تثبيت الجهاز عمومًا على المنصة في برج المروحة ويستخدم بشكل أساسي للتواصل بين محول Boost وكابل جامع توربينات الرياح ، وللدائرة الكهربائية الرئيسية لتوربينات الرياح.
هذا المنتج هو جيل جديد من مجموعة كاملة من الأجهزة الكهربائية المشتركة التي تدمج تقنية القوس الفراغي ، وتكنولوجيا القطب الصلبة ، وتكنولوجيا عزل الغاز ، وتكنولوجيا عزل الواجهة. تتبنى المعدات وحدات التحكم والحماية الذكية ، مع وظائف التحكم والحماية والقياس الكاملة ، والتي يمكن أن تلبي بالكامل احتياجات أنظمة شبكة جمع طاقة الرياح في الخارج. اجتاز المنتج التحقق من اختبار النوع لمركز اختبار المنتجات الكهربائية عالية الجهد الوطني ، وحصل على عدد من براءات الاختراع الوطنية وبراءات الاختراع النموذجية ، مع حقوق الملكية الفكرية المستقلة.
المعلمات الفنية
| اسم | وحدة | قيمة | ||
| الجهد المقنن | كيلو فولت | 72.5 | ||
| التردد المقنن | هرتز | 50 | ||
| تصنيف التيار | أ | 630/1250 | ||
| مستوى العزل المقدر | مقاومة جهد تردد الطاقة | نسبياً | كيلو فولت | 140 |
| قاطع مفتاح العزل ، قاطع قاطع الدائرة | كيلو فولت | 140+ (42) | ||
| تأثير البرق صمد أمام الجهد | نسبياً | كيلو فولت | 325 | |
| قاطع مفتاح العزل ، قاطع قاطع الدائرة | كيلو فولت | 325+ (60) | ||
| تواتر الطاقة المقنن الدائرة الإضافية | كيلو فولت | 2 | ||
| تم تصنيفها على المدى القصير على المدى القصير | كا | 31.5 | ||
| مدة الدائرة القصيرة المصنفة | ق | 4 | ||
| تصنيف الذروة الصلبة التيار | كا | 80 | ||
| قاطع الدائرة تصنيف قاطع الدائرة القصيرة الحالية | كا | 31.5 | ||
| قاطع الدائرة مصنفة الدائرة القصيرة التيار (قيمة الذروة) | كا | 80 | ||
| درجة قاطع دائرة الفراغ | M1 E2 C2 | |||
| محتوى رطوبة الغاز | جزء في المليون | ≤150 | ||
| تصنيف تسلسل التشغيل | O-0.3S-CO-3MIN-CO | |||
| عزل الغاز | SF6 | |||
| SF6 الضغط المصنفة (ABS ، 20 ℃) | ضغط التضخم المقنن (ABS ، 20 ℃) | MPA | 0.04 | |
| الحد الأدنى لضغط التضخم (ABS ، 20 ℃) | MPA | 0.02 | ||
| مستوى الحماية | مقصورة قابلة للنفخ | درجة | IP67 | |
| الإسكان مفاتيح | درجة | IP4x | ||
| الحياة الميكانيكية | الكسارة | من الدرجة الثانية | 8000 | |
| مفتاح ثلاث محطات | من الدرجة الثانية | 3000 | ||
| معدل التسرب النسبي السنوي للغاز | ٪ | ≤0.1 | ||
| جهد إمداد الطاقة المقنن للدائرة الإضافية | الخامس | DC110/220 AC110 | ||
حجم المنتج
| مواصفة | تصنيف التيار | العرض (مم) | العمق (مم) | الارتفاع (مم) |
| 72.5kV | 630/1250A | 1100 | 2200 | 2600 |
سمات
1. الأمن
● مكونات الضغط العالي مختومة تمامًا ولا يتأثر أداء العزل بالبيئة البحرية.
● إكمال التصميم المقاوم المقاوم للقوس الداخلي المتداخلة والقفل والموثوقة لضمان سلامة موظفي التشغيل.
● يحتوي المفتاح الأرضي على وظيفة أسس سريعة ويوفر حماية سريعة للأرض.
2. الموثوقية
● يتبنى المفتاح الرئيسي إطفاء قوس الفراغ ، والذي يتمتع بقدرة قوية على كسر وآمنة وموثوقة.
● عزل غاز الضغط الإيجابي الدقيق ، لا يلزم التضخم في الموقع.
● المكونات مقاومة للبيئات القاسية ، والأحمال IEC62271-100 (درجة الحرارة والرطوبة) و IEC60082-2-52 (الرطوبة ورذاذ الملح).
3. مصغرة
● التصميم المعياري ، المصمم ليتم تحويله إلى البيئة داخل برج المروحة ، يمكن للهيكل المدمج أن يستفيد أكثر كفاءة للمساحة
● الحد الأقصى لعرض غير قابل للإزالة (مربع الهواء) أقل من 1100 مم ، مما يجعله مريحًا للدخول والخروج من باب البرج
4. اقتصادي
● مفتاح مغلق بالكامل وعمر خدمة طويل وعدم وجود تأثير بيئي
● متطلبات صيانة أقل ، والتي يمكن أن تزيد من وفورات التشغيل إلى الحد الأقصى
● الأسلاك متعددة الحلقات داخل وخارج لتلبية اتصال كابلات جامع متعددة
● صديقة للبيئة ، مواد يمكن إعادة تدويرها
5. الكفاءة
● تم تثبيت المصنع مسبقًا ، وليس هناك حاجة لربط مجلس الوزراء في الموقع
● تصميم المكونات ، موقع تثبيت سريع بدون تشغيل غاز
● واجهة التشغيل ودية ، ويتم تشغيل المفتاح الرئيسي على نفس اللوحة في مكانه
بيئة استخدام المنتج
1. استخدم الاستخدام في الهواء الطلق أو الداخلي
2. درجة الحرارة المحيطة: درجة الحرارة المحيطة المحلية +65 ℃ ، الحد الأدنى لدرجة الحرارة -40 ℃
3. الرطوبة البيئية: تلبية جميع البيئات الرطبة
4. مستوى مكافحة التآكل: C4H الشاطئ
5. مستوى المقاومة الزلزالية: Ag5 (التسارع الأفقي 0.3g. التسارع الرأسي 0.15g)
6. التداخل الكهرومغناطيسي: سعة التداخل الكهرومغناطيسي المعاد الناجمة في النظام الثانوي هي ≤1.6kv
7. بيئة التثبيت: لا يوجد غاز متفجر أو تآكل في الهواء المحيط ، لا يوجد اهتزاز وتأثير عنيف في موقع التثبيت ، ويتجاوز الجزء الرابع المستوى الرابع في GB/T5582.
