معدات مفتاح الشبكة الدائرية
معدات مفتاح الشبكة الدائرية
القدرة على التكيف البيئي القوي
آمنة وموثوقة
تصميم وحدات
تصميم محاكاة ثلاثية الأبعاد
نظرة عامة على المنتج

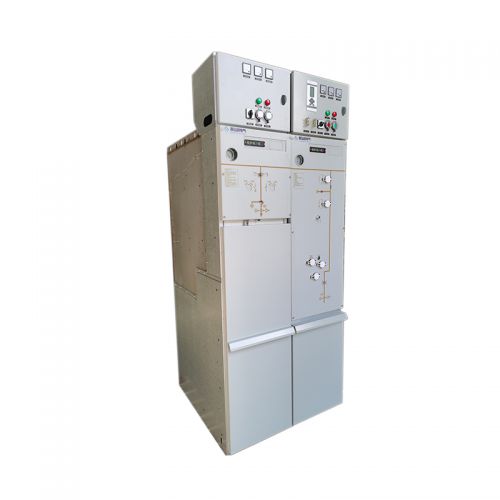

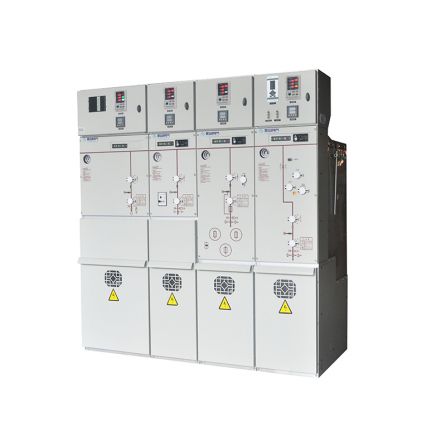

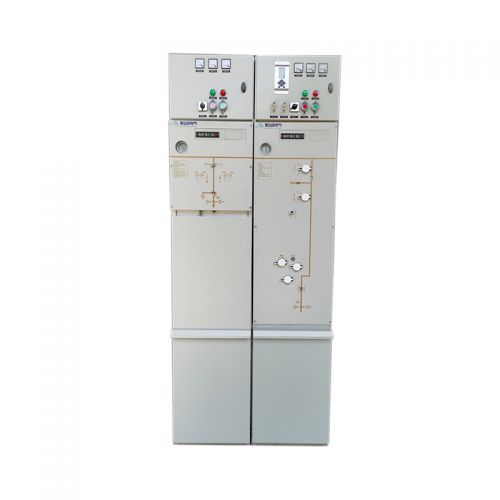

JSR6-40.5 معدات التبديل المغطاة بالمعادن المعزولة من الغاز (يشار إليها باسم خزانة شبكة حلقة قابلة للنفخ) هي جيل جديد من معدات التبديل المتوسطة الجهد المعزولة عن الغاز المصغرة المصممة وتطويرها من خلال هضم واستيعاب التقنيات الأجنبية المتقدمة والدمج بين متطلبات أنظمة إمداد الطاقة المحلية. يضمن الاستخدام الواسع النطاق لتكنولوجيا الليزر المتقدمة وتكنولوجيا الاستشعار وتكنولوجيا الكشف في عملية تصنيع المنتجات السلامة العالية وموثوقية المنتج.
JSR6-40.5/(R/T) 630-20 (31.5) خزانة شبكة حلقة قابلة للنفخ هي معدات توزيع عالية الجهد من ثلاثة هرتز AC AC. إنه جهاز تبديل يختم مفتاح التحميل ، مفتاح الأرض ، ودائرة الدائرة في غلاف معدني ، ويستخدم آلية تشغيل الربيع ، ويستخدم غاز SF6 كوسط القوس الذي يطفئ ووسائل العزل. إنه مناسب لإمدادات طاقة الشبكة الدائرية أو مصدر الطاقة الإشعاعي المزدوج لخطوط إمداد الطاقة 40.5kV. يمكن أن يغير طريقة إمدادات الطاقة الإشعاعية الفردية الأصلية. عندما يفشل الخط ، يمكنه استعادة مصدر الطاقة في الوقت المناسب ، مما يحسن بشكل كبير موثوقية واستخدام إمدادات الطاقة. في الوقت نفسه ، تعتبر خزانة الشبكة الدائرية آمنة للاستخدام ، لا تتأثر بالمناخ ، وسهل التثبيت ، وصيانة أقل ، وتوفير المساحة. إنه مناسب للتثبيت في المحطات الفرعية.
المعلمات الفنية
| مشروع | وحدة تبديل التحميل | الوحدة الكهربائية مجتمعة | وحدة قاطع الدائرة | |
| الجهد المقنن | 40.5kV | |||
| تواتر الطاقة المقنن (1 دقيقة) تحمل الجهد | التبادل ومواجهة الأرض | 95 كيلو فولت | ||
| فم مكسور | 118 كيلو فولت | |||
| صدمة البرق (الذروة) تحمل الجهد | التبادل ومواجهة الأرض | 185 كيلو فولت | ||
| فم مكسور | 215 كيلو فولت | |||
| تصنيف التيار | 630A | 50a | 630/1250A | |
| نقل التيار | 1000A | |||
| تم تصنيفها على المدى القصير على المدى القصير | 20KA 4S | 25/31.5KA 4S | ||
| تصنيف الدائرة القصيرة التيار | 31.5KA | 25/31.5KA | ||
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | 50KA | 80KA | 63/80KA | |
| الحياة الميكانيكية (التبديل الرئيسي/مفتاح الأرض) | 5000/2000 | 10000/3000 | ||
| مستوى مقاومة النار في مربع الهواء | IP67 | |||
| مستوى حماية الحالات | IP3x | |||
| ضغط غاز SF6 (20 ℃) | 0.04mpa | |||
| معدل التسرب السنوي | ≤0.01 ٪ | |||
| يتم وضع الخزانة بأكملها في مكانها | ≤20pc | |||
سمات
القدرة على التكيف البيئي القوي - معزول بالكامل ومختومة بالكامل ، لا تتأثر بالبيئة ؛ لا يتأثر أداء العزل بالارتفاع ؛ يمكن تثبيته في رطبة رطبة ورملية ومتربة ، ورذاذ الملح ، والمناجم وغيرها من المناطق دون مرافق الوقاية الخاصة.
آمنة وموثوقة - أجسام حية عالية الجهد مثل المفاتيح وأشرطة البوسكار مغلقة في صندوق الفولاذ المقاوم للصدأ ، وموصلات الكابلات معزولة بالكامل وقابلة لللمس ، وتتوفر مخاطر الصدمات الكهربائية الخمسة للمشغلين وموظفي الصيانة ؛ لديهم متشابكة ميكانيكية وكهربائية كاملة ، والتي يمكن أن تمنع بشكل فعال من الإصابات الشخصية وتلف المعدات الناتجة عن سوء الفعل ؛ يستخدم صندوق الغاز ألواح الفولاذ المقاوم للصدأ عالية الجودة وتكنولوجيا اللحام بالليزر لمنع تسرب الغاز ، وتتجاوز عمر الخدمة 30 عامًا.
التصميم المعياري - يعتمد التصميم المعياري ، مع اتصالات ناقل ممتدة بين الوحدات ، والتي يمكن أن تحقق تكوينًا وحدات تمامًا وتلبية حلول توزيع الطاقة المعقدة المختلفة.
تصميم المحاكاة ثلاثية الأبعاد-استخدم برنامج SolidWorks لتصميم المحاكاة ثلاثية الأبعاد ، واستخدم برنامج تحليل العناصر المحدودة للقوة الميكانيكية وتحليل العزل ، بحيث يمكن تصميم المنتج بتصميم محسن.
بيئة استخدام المنتج
درجة الحرارة المحيطة الداخلية:
درجة الحرارة القصوى+50 ℃
درجة الحرارة المحيطة الداخلية +40 ℃
الحد الأدنى لدرجة الحرارة -40 ℃
رطوبة البيئة الداخلية:
متوسط الرطوبة النسبية اليومية أقل من 95 ٪
متوسط الرطوبة النسبية الشهرية أقل من 90 ٪
ارتفاع موقع التثبيت 2000m وأقل
شدة الزلزال لا تزيد عن 8 درجات
لا حريق وخطر الانفجار والتآكل الكيميائي والاهتزاز العنيف
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
