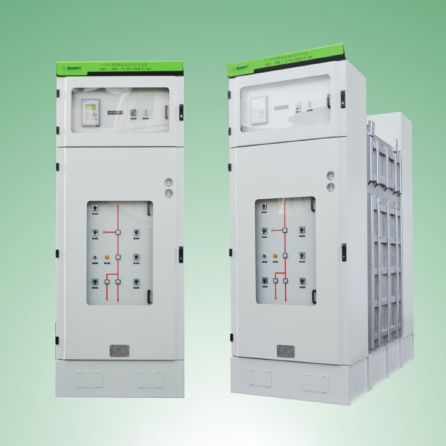

JSR6-12/24 غاز معزول بالكامل ومغلق بالكامل معدات التبديل

JSR6-12/24 غاز معزول بالكامل ومغلق بالكامل معدات التبديل

سمات

تصميم وحدات

تصميم معزول بالكامل ومختومة بالكامل

يمكن استخدام غازات جديدة صديقة للبيئة

سلامة عالية وموثوقية

نظرة عامة على المنتج

وحدة الحلقة المضغوطة المعزولة من سلسلة JSR (الوحدة الرئيسية المعزولة للغاز) هي مفاتيح مفاتيح جديدة معزولة بالجهد المتوسط المعزول بالغاز والتي تم تطويرها بشكل مستقل من قبل شركتنا وفقًا لمتطلبات التخصيص الموحد لشبكة الولاية. يتبنى المنتج تصميمًا معياريًا ويمكن ترتيبه بشكل تعسفي وفقًا لخطط التصميم المختلفة لتحقيق مجموعة مثالية من وحدات الصناديق الشائعة ووحدات التوسع ، وتلبية الاستخدام المرن للمفاتيح المضغوطة في فروع النقل والتوزيع الثانوية المختلفة.


يعد معدات Series Switch Series JSR نظامًا مغلقًا بالكامل ، ويتم إغلاق جميع الأجزاء المباشرة والمفاتيح في قشرة من الفولاذ المقاوم للصدأ ولا تتأثر بالبيئة. لديها خصائص التشغيل الموثوق ، ضمان السلامة ، التصميم الهيكلي المدمج ، البصمة الصغيرة ، خالية من الصيانة ، والحياة الطويلة.

اجتازت المنتجات شهادة اختبار النوع لمركز الاختبار الكهربائي الوطني عالي الجهد وتستخدم على نطاق واسع في محطات التوزيع الثانوية الصغيرة ، ومحطات فتح وإغلاق نوع الصندوق ، والمؤسسات الصناعية والتعدين ، والمطارات ، والسكك الحديدية ، والمناطق التجارية ، والمباني الشاهقة ، وممرات الصريح ، وممرات الأنفاق ، والأنفاق والأماكن الطبيعية القاسية.



المعلمات الفنية

اسم وحدة وحدة تبديل التحميل (ص) الوحدة الكهربائية مجتمعة (T) وحدة قاطع الدائرة (ل)
الجهد المقنن كيلو فولت 12/24 12/24 12/24
التردد المقنن هرتز 50 50 50
تصنيف التيار أ 630 125 (اعتمادًا على التيار الحالي) 630
مستوى العزل المقدر 1 دقيقة مقاومة للجهد تواتر الطاقة التبادل ، في مواجهة الأرض كيلو فولت 42/65 42/65 42/65
فم مكسور كيلو فولت 48/79 48/79 48/79
السيطرة والدوائر المساعدة كيلو فولت 2/2 2/2 2/2
مقاومة ضغط تأثير البرق التبادل ، في مواجهة الأرض كيلو فولت 75/125 75/125 75/125
فم مكسور كيلو فولت 85/145 85/145 85/145
تم تصنيفها على المدى القصير على المدى القصير كا /ق 25/4 - 25/4
تصنيف الذروة الصلبة التيار كا 63 - 63
تصنيف الدائرة القصيرة الإغلاق تيار كا 63 يقتصر على الصمامات عالية الجهد 63
تصنيف الدائرة القصيرة التيار كا - يقتصر على الصمامات عالية الجهد 25/25
تصنيف النقل الحالي أ - 1700/1400 -
تم تصنيف حمولة التحميل النشط الحالي أ 630 - -
تصنيف حلقة مغلقة كسر التيار أ 630 - 630
الحياة الميكانيكية يتوافق مع قاطع التبديل/الدائرة من الدرجة الثانية 10000 10000 2000
العزلة/مفتاح التأريض من الدرجة الثانية 3000 3000 3000
مقاومة الحلقة μΩ ≤150 - ≤150
ملء الغاز
SF6/C4 الغاز المختلط SF6/C4 الغاز المختلط SF6/C4 الغاز المختلط
SF6 تصنيف الضغط القابل للنفخ (مؤشر 20 ℃) MPA 0.14 0.14 0.14
C4 ضغط التضخم مصنفة من الغازات (20 ℃ مؤشر) MPA 0.02 0.02 0.02
معدل التسرب النسبي في العام ٪ 0.01 0.01 0.01
مستوى حماية IP مجلس الوزراء
IP4x IP4x IP4x
صندوق الهواء
IP67 IP67 IP67


حجم المنتج

نوع مجلس الوزراء العرض (مم) العمق (مم) الارتفاع (مم) صندوق الأدوات (مم)
تحميل خزانة التبديل 375 750 1600 200/350
خزانة قاطع الدائرة 420 750 1600 200/350
الخزانة الكهربائية الجمع 420 750 1600 200/350
مجلس الوزراء 420/600 (اعتمادًا على سعة PT) 750 1600 200/350


سمات

1

التصميم المعياري - بما في ذلك وحدة مفتاح التحميل (R) ، مفتاح التحميل + وحدة الكهرباء المركب (T) ، وحدة قاطع الدائرة (L) ، وحدة خزانة القياس (M) ، وحدة BUSBAR PT (PT) ، إلخ. يمكن دمج وحدات مختلفة بشكل تعسفي لتشكيل خزانة شبكة حلقة.

2

تصميم معزول بالكامل ومختومة تمامًا - يتم إغلاق الجزء الأساسي المباشر (BUSBAR الرئيسي) وجسم التبديل لمعدات تبديل سلسلة JSR في صندوق هواء مصنوع من صفيحة من الفولاذ المقاوم للصدأ ملحومة. يتم توصيل الدائرة الرئيسية إلى الخارج من خلال غلاف يتوافق مع معيار DIN47636 المثبت على مربع الهواء. يمكن توصيله بكابلات المدخل والمخرج من خلال موصل قابل للفصل مع موصل معزول بالكامل ومحمي بالكامل ومغطى بالكامل. يحتوي مربع الهواء على مستوى حماية IP67. لا يتأثر الجزء الداخلي من صندوق الهواء بالبيئة الخارجية ولديه وظائف على المدى القصير للفيضانات ومكافحة التخثر.

3

يمكن اختيار الغاز الجديد الصديق للبيئة - يمكن اختيار C4 المختلط الجديد الصديق للبيئة لتزويد المستخدمين باختيار أخضر وصديق للبيئة مع الحفاظ على السلامة والموثوقية ونفس الحجم. GWP (إمكانات الاحترار العالمي) للغاز المختلط C4 هو 1/11 فقط مقارنة بغاز SF6. الانخفاض هو أكثر من 90 ٪. يمكن للمستخدمين اختيار غاز أكثر ملاءمة وفقًا لتفضيلاتهم: C4 غاز مختلط أو SF6. يمكن أيضًا ملء المنتجات التي يتم تسليمها بـ SF6 ، ولكن يتم تصنيعها واختبارها بالكامل وفقًا للغاز المختلط C4 ، ويمكن ترقيته بسلاسة في المستقبل.

4

السلامة العالية والموثوقية - يتم إغلاق الجزء الأساسي للبث والتحول في صندوق هواء من الفولاذ المقاوم للصدأ ويتصلون بالخارج من خلال غلاف لتجنب الاتصال المباشر بالجسم المباشر ؛ تحتوي الجهاز على جهاز تخفيف للضغط موثوق به وقناة تخفيف الضغط ، مما يضمن سلامة المعدات الشخصية عند حدوث خطأ. لديها أجهزة سلسلة ميكانيكية كاملة. يمكن أن يمنع سوءا إلى أقصى حد.

بيئة استخدام المنتج

ارتفاع:≤4000m (يرجى تحديد متى يتم تشغيل الجهاز على ارتفاع أكثر من 1000 متر بحيث يمكن ضبط ضغط التضخم أثناء التصنيع)

درجة الحرارة المحيطة:درجة الحرارة القصوى: +55 ℃

الحد الأدنى لدرجة الحرارة: -40 ℃

يجب ألا يتجاوز متوسط درجة الحرارة في غضون 24 ساعة 35 ℃

الرطوبة المحيطة:متوسط الرطوبة النسبية لا يتجاوز 95 ٪ في 24 ساعة

لا يتجاوز متوسط الرطوبة النسبية الشهرية 90 ٪

بيئة التثبيت:لا يحتوي الهواء المحيط على غازات متفجرة أو تآكل ، ولا يوجد اهتزاز عنيف وتأثير في موقع التثبيت ، ولا يتجاوز مستوى القذارة المستوى الثالث في GB/T5582


ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا

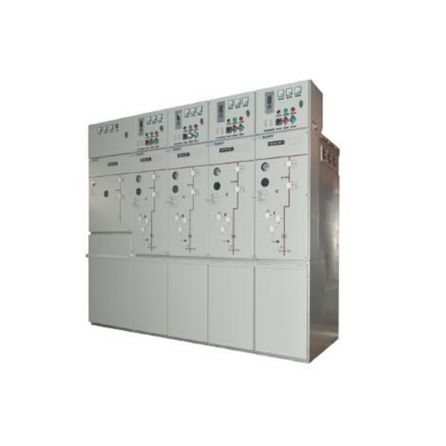

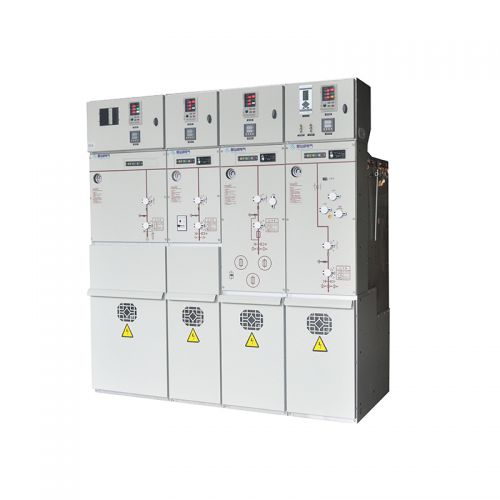

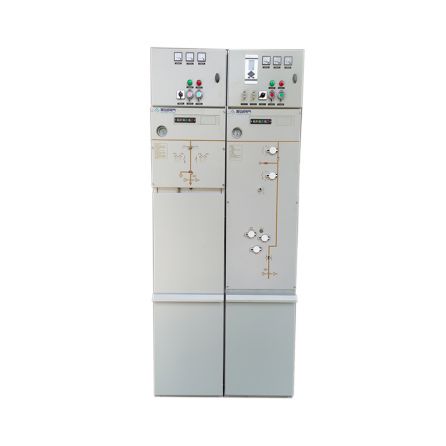

المنتجات ذات الصلة
