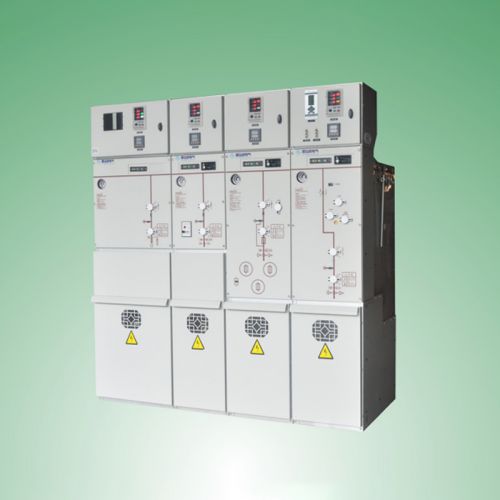

معدات مفتاح الشبكة الدائرية
معدات مفتاح الشبكة الدائرية
JQHWX-12/24 قفص الخاتم الخارجي هو مجموعة كاملة من الأجهزة الكهربائية المناسبة للظروف الوطنية لبلدي وتمثل المستوى التقني المحلي المتقدم ، الذي تم تطويره من خلال تلخيص تجربة صناديق الفروع التي تم تشغيلها بأمان وبشكل موثوق وتوافق مع تكنولوجيا نظام أتمتة شبكة التوزيع.
نظرة عامة على المنتج
في السنوات الأخيرة ، خضعت شبكة الطاقة الحضرية في بلدي لتوزيع الأرض. تشكلت معظم المدن أو تسافر عبر عدد كبير من المناطق كثيفة الطاقة. لذلك ، تم تطوير طريقة إمداد الطاقة الجديدة بقوة من خلال مزايا القفص الدائري/الفتح والإغلاق ، مثل البصمة الصغيرة ، والتكوين المرن ، وطريقة إمداد الطاقة الموثوقة ، والبناء القصيرة ، ووقت التثبيت ، وتكلفة البناء الإجمالية المنخفضة.
JQHWX-12/24 قفص الخاتم الخارجي هو مجموعة كاملة من الأجهزة الكهربائية المناسبة للظروف الوطنية لبلدي وتمثل المستوى التقني المحلي المتقدم ، الذي تم تطويره من خلال تلخيص تجربة صناديق الفروع التي تم تشغيلها بأمان وبشكل موثوق وتوافق مع تكنولوجيا نظام أتمتة شبكة التوزيع. سيقوم صندوق قفص الخاتم الخارجي JQHWX-12/24 في الهواء الطلق بتثبيت وتصحيح خزانة التبديل 12 كيلو فولت ، وخزانة مزود الطاقة ، و FTU ، و RTU ، ومحطة التحكم في الاتصالات ، والقيادة ، وقراءة العدادات التلقائية ، وترتيب الطاقة UPS ، وما إلى ذلك. شبكة.
المعلمات الفنية
| اسم | وحدة | قيمة | |
| الجهد المقنن | كيلو فولت | 12/24 | |
| التردد المقنن | هرتز | 50 | |
| تصنيف التيار | أ | 630 | |
| 1 دقيقة مقاومة للجهد تواتر الطاقة | كيلو فولت | 42/65 | |
| مقاومة ضغط تأثير البرق | كيلو فولت | 75/125 | |
| تم تصنيفها على المدى القصير على المدى القصير | كا/ق | 25/4 | |
| تصنيف الذروة الصلبة التيار | كا | 63 | |
| تصنيف الذروة الصلبة التيار | كا | 63 | |
| تصنيف الدائرة القصيرة الإغلاق تيار | كا | 25 (قاطع الدائرة) | |
| تصنيف النقل الحالي | أ | 1700 (مزيج الأجهزة الكهربائية) | |
| تم تصنيف حمولة التحميل النشط الحالي | أ | 630 | |
| تصنيف حلقة مغلقة كسر التيار | أ | 630 | |
| الحياة الميكانيكية | الكسارة | من الدرجة الثانية | 20000 |
| مفتاح التحميل | من الدرجة الثانية | 10000 | |
| العزلة/مفتاح التأريض | من الدرجة الثانية | 5000 | |
| ضغط التضخم المقدر (ضغط المقياس عند 20 ℃) | MPA | 0.04 | |
| معدل تسرب الغاز النسبي | ٪ | 0.01 | |
| مستوى الحماية | IP4X/IP67 | ||
الميزات الهيكلية
الصندوق في الهواء الطلق لديه مقاومة تآكل قوية
لا توجد مثبتات على سطح المربع الخارجي للتفكيك ، مع أداء جيد لمكافحة السرقة ، ومستوى حماية IP43 وأداء دفاعي قوي
تم تصميم الغطاء العلوي كهيكل طبقة مزدوجة من الهواء ، مع وجود زاوية تصريف ولا فتحات للطبقة الخارجية. يقع مدخل الهواء في الجزء السفلي وجانب المربع ، ويتم توفير مرشح مقاوم للغبار قابل للفصل ؛ يتشكل الحمل الحراري من أسفل إلى أعلى داخل الصندوق ، بحيث يكون للمربع تأثيرات جيدة على عزل الحرارة والتهوية.
يتم إغلاق الصندوق بختم مدخل الكابل ، وبعد فتحه ، يحتوي على جهاز مقاوم للرياح لتسهيل إصلاح الباب أثناء العملية. يحتوي قفل الباب على تصميم هيكل مقاوم المطر.
تم تثبيت معدات التبديل في المربع وتفتيشها بشكل صحيح قبل مغادرة المصنع. بعد نقله إلى الموقع ، يحتاج الصندوق فقط إلى رفعه إلى الموقف المطلوب. من السهل تثبيت وتغطي مساحة صغيرة.
بيئة استخدام المنتج
تلبية ظروف الاستخدام العادية لمعدات التبديل في الهواء الطلق ومعدات التحكم في DL/T593:
1- يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة للهواء المحيط 40 ℃ ، ولا يتجاوز متوسط درجة الحرارة المقاس في غضون 24 ساعة 35 ℃. الحد الأدنى لدرجة حرارة الهواء المحيط هو -40 ℃ ، وفرق درجة الحرارة اليومية هو 15-25K
2. بالنظر إلى تأثير إشعاع أشعة الشمس ، تكون شدة الإشعاع 1000W/㎡
3. لا يتجاوز الارتفاع 1000 متر
4. يجب ألا يتجاوز سمك التغطية الجليدية المستوى 1 1 مم ، للمستوى 10 يجب ألا يتجاوز 10 مم ، للمستوى 20 لا يتجاوز 20 ملم
5. لا تتجاوز سرعة الرياح 34 مترًا/ثانية (المقابلة لـ 700pa على سطح أسطواني)
6. ينبغي النظر في آثار التكثيف وهطول الأمطار
7. يمكن تجاهل الاهتزاز أو الزلازل من خارج معدات التبديل ومعدات التحكم
الرسم البياني الأساسي للتثبيت (كمرجع)
