معدات مفتاح الشبكة الدائرية
معدات مفتاح الشبكة الدائرية
غاز جديد صديق للبيئة
تصميم معزول بالكامل ومختومة بالكامل
السلامة والاستقرار العالية
يمكن دمجها تمامًا مع خزائن الشبكة الدائرية الموجودة
نظام شبكة حلقة ذكية

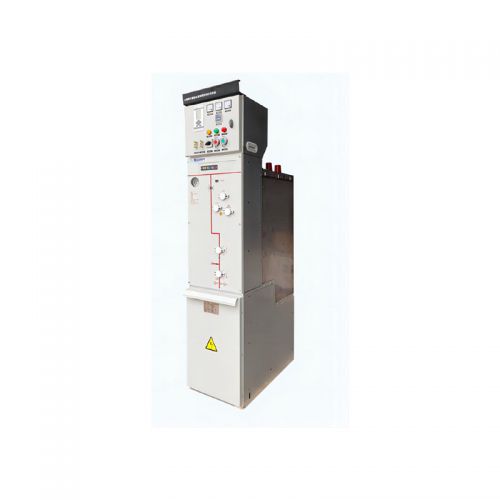

مقدمة المنتج
AIR GSR4 بالإضافة إلى خزانة شبكة حلقة مضغوطة معزولة من الغاز المزدحمة بالبيئة هي عبارة عن مفاتيح جديدة معزولة من الغازات المعزولة بالبيئة المعزولة من قبل شركتنا وفقًا لمتطلبات تخصيص توحيد الشبكة الحكومية. ويستخدم غاز C4 الرائد الجديد C4 المختلط من الناحية البيئية ، وينخفض إمكانات الاحتباس الحراري (GWP) بأكثر من 90 ٪ مقارنة مع SF6 ، وتلبية فعليًا متطلبات الحماية البيئية لذروة الكربون وحياد الكربون. يمكن دمجها تمامًا مع خزائن شبكة حلقة SF6 الموحدة وغيرها من الخزانات الموحدة الصديقة للبيئة.
يتم الاحتفاظ بأقلام تبديل سلسلة GSR4 Air Plus بنفس حجم خزائن شبكة حلقة SF6 الموحدة مع ضمان السلامة والموثوقية. يتم إغلاق جميع الأجزاء الحية والمفاتيح في قشرة الفولاذ المقاوم للصدأ ولا تتأثر بالبيئة. لديهم خصائص التشغيل الموثوق ، ضمان السلامة ، التصميم الهيكلي المدمج ، البصمة الصغيرة ، خالية من الصيانة ، والحياة الطويلة.
اجتاز المنتج شهادة اختبار النوع لمركز الاختبار الكهربائي الوطني عالية الجهد. في المناسبات التي تحتوي على التيارات الكبيرة ، تم تقديم خطة جديدة للمدخل والمنافذ الصديقة للبيئة. تم استخدامه في محطات التوزيع الثانوية الصغيرة ، ومحطات الافتتاح والإغلاق من نوع المربع ، والمؤسسات الصناعية والتعدين ، والمناطق التجارية ، والمجتمعات السكنية والأماكن ذات الظروف الطبيعية القاسية.
المعلمات الفنية
| اسم | وحدة | وحدة قاطع الدائرة (ل) | ||
| الجهد المقنن | كيلو فولت | 12 | ||
| التردد المقنن | هرتز | 50 | ||
| تصنيف التيار | أ | 1250 | ||
| مستوى العزل المقدر | 1 دقيقة مقاومة للجهد تواتر الطاقة | التبادل ، في مواجهة الأرض | كيلو فولت | 42 |
| فم مكسور | كيلو فولت | 48 | ||
| السيطرة والدوائر المساعدة | كيلو فولت | 2 | ||
| مقاومة ضغط تأثير البرق | التبادل ، في مواجهة الأرض | كيلو فولت | 75 | |
| فم مكسور | كيلو فولت | 85 | ||
| تم تصنيفها على المدى القصير على المدى القصير | كا/ق | 25/4 | ||
| تصنيف الذروة الصلبة التيار | كا | 63 | ||
| تصنيف الدائرة القصيرة الإغلاق تيار | كا | 63 | ||
| تصنيف الدائرة القصيرة التيار | كا | 25 | ||
| تصنيف النقل الحالي | أ | __ | ||
| تم تصنيف حمولة التحميل النشط الحالي | أ | __ | ||
| تصنيف حلقة مغلقة كسر التيار | أ | 630 | ||
| الحياة الميكانيكية | تحميل مفتاح/قاطع الدائرة | من الدرجة الثانية | 20000 | |
| العزلة/مفتاح التأريض | من الدرجة الثانية | 3000 | ||
| مقاومة الحلقة | μΩ | ≤150 | ||
| ضغط التضخم المقدر للغاز المختلط C4 (مؤشر 20 ℃) | MPA | 0.02 | ||
| معدل تسرب الغاز النسبي | ٪ | 0.01 | ||
| مستوى حماية IP | مجلس الوزراء | IP4x | ||
| صندوق الهواء | IP67 | |||
حجم المنتج
| نوع مجلس الوزراء | العرض (مم) | العمق (مم) | الارتفاع (مم) | صندوق الأدوات (مم) |
| تحميل خزانة التبديل | 375 | 750 | 1600 | 200/350 |
| خزانة قاطع الدائرة | 420 | 750 | 1600 | 200/350 |
| الخزانة الكهربائية الجمع | 420 | 750 | 1600 | 200/350 |
| مجلس الوزراء | 420/600 (اعتمادًا على سعة PT) | 750 | 1600 | 200/350 |
سمات
1. الغاز الجديد الصديق للبيئة - على عكس الخزانات الأخرى الصديقة للبيئة التي تستخدم الغازات التقليدية (CO2 ، N2 ، الهواء الجاف) ، يستخدمون C4 لخلط غازات جديدة صديقة للبيئة ، مما يوفر للمستخدمين اختيارًا أخضرًا وصديقًا للبيئة مع الحفاظ على السلامة والموثوقية ونفس الحجم. C4 مختلط GWP (إمكانات الاحترار العالمي) هو 1/11 فقط مقارنة بغاز SF6 ، بانخفاض يزيد عن 90 ٪. يمكن للمستخدمين اختيار غاز أكثر ملاءمة وفقًا لتفضيلاتهم: C4 غاز مختلط أو SF6. عندما يتم ملء المنتج بغاز SF6 ، يتم تصنيعه واختباره بالكامل وفقًا للغاز المختلط C4 ، ويمكن ترقيته بسلاسة في المستقبل.
تصميم معزول بالكامل ومختومة تمامًا - يتم إغلاق الجزء الحي الأساسي وجسم التبديل في صندوق هواء من الفولاذ المقاوم للصدأ. يتم توصيل الدائرة الرئيسية إلى الخارج من خلال غلاف يتوافق مع معيار DIN47636 مثبت على مربع الهواء ، ويتم توصيله بأكمام مدخل ومخرج من خلال موصل قابل للفصل مع موصل معزول محمي ومغطى بالكامل بالكامل. يصل مستوى حماية مربع الهواء إلى IP67.
السلامة والاستقرار العالية - يتمتع المنتج بآلية تشغيل ربيع تم تطويرها بشكل مستقل ومصممة. يتم تحسين الآلية وترقيتها بشكل متكرر ، ونقل الإرسال أكثر استقرارًا ويكون ناقل الحركة أكثر مرونة. استنادًا إلى آلية التحسين ، تم تحسين نسبة الغاز وتجاوزت اختبار اختبار النوع لمركز الاختبار الكهربائي الوطني عالية الجهد ؛ إنه يحتوي على جهاز متشابك ميكانيكي كامل ، والذي يمكن أن يمنع سوء التعاون البشري إلى أقصى حد.
يمكن دمجها تمامًا مع خزائن شبكة الحلقة الموجودة. نظرًا لأن معدات تبديل شبكة الغاز GSR4 Air Plus الصديقة للبيئة تم تصميمها وتطويرها استنادًا إلى خزانة شبكة حلقة SF6 الأصلية ، فإنها تتمتع بقدرة جيدة للغاية ويمكن دمجها تمامًا مع خزائن شبكة SF6 القياسية والخزانات القياسية الصديقة للبيئة.
نظام الشبكة الدائرية الذكية - خزائن شبكة حلقة Series GSR8 ، مقترنة بنظام مراقبة خزانة شبكة Network Ring الذكي JHK -Power تم تطويره بشكل مستقل من قبل شركتنا. النظام هو استخدام شركتنا لتكنولوجيا إنترنت الأشياء في مجال الأشياء ، بالإضافة إلى الخدمات عبر الإنترنت وغير المتصلة بالإنترنت لتحقيق مفهوم استخدام الكهرباء الذكي لـ "الواجب غير المأهولة والواجب غير المأهولة" لنظام توزيع الطاقة.
بيئة استخدام المنتج
1. الارتفاع: ≤4000m (يرجى تحديد متى يتم تشغيل الجهاز على ارتفاع أعلى من 1000 متر بحيث يمكن ضبط ضغط التضخم أثناء التصنيع)
2. درجة الحرارة المحيطة: الحد الأقصى لدرجة الحرارة المحيطة المحلية +55 ℃ ، الحد الأدنى لدرجة الحرارة -40 ℃ ؛ يجب ألا يتجاوز متوسط درجة الحرارة في غضون 24 ساعة 35 ℃
3. الرطوبة المحيطة: الرطوبة النسبية في 24 ساعة لا تتجاوز 95 ٪ ، ولا تتجاوز متوسطات الرطوبة النسبية 90 ٪.
4. بيئة التثبيت: لا يوجد غاز متفجر أو تآكل في الهواء المحيط ، لا يوجد اهتزاز عنيف وتأثير في موقع التثبيت ، ولا يجوز لمستوى القذارة أن يتجاوز المستوى الثالث في GB/T5582
