معدات مفتاح الشبكة الدائرية
معدات مفتاح الشبكة الدائرية
تصميم ذكي
قوس الفراغ يطفئ ، بنية صديقة للبيئة ومضغوط
تصميم وحدات
حلول مرنة وغنية
مقدمة المنتج

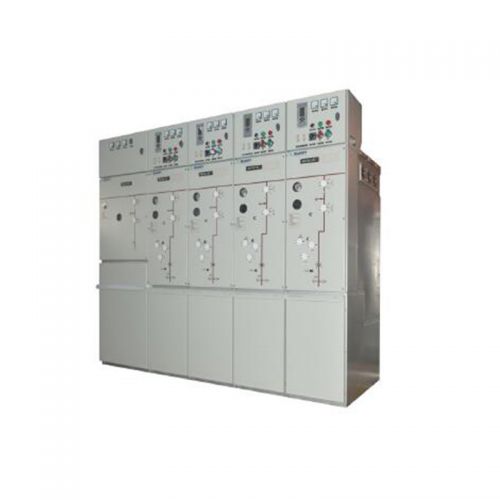

GSR-12 معدات Novel Ring Ring Ring المعزولة من GSR-12 هي عبارة عن معدات خضراء لتبديل الشبكة الخضراء التي أدخلتها شركتنا لتقديم مفهوم التصميم الذكي المتقدم للبيئة. تستخدم هذه السلسلة من المنتجات الغاز الجاف كوسيلة عازلة لإغلاق الدائرة الرئيسية الرئيسية لخزانة التبديل في صندوق غاز يستخدم تقنية لحام الروبوت المتقدمة وتم اكتشاف تسرب من خلال قياس طيف الهيليوم الصارم. يستخدم قوسًا فراغًا ناضجًا وموثوقًا به كقاطع دائرة الفراغ والعنصر الرئيسي لمفتاح التحميل. يستخدم مفتاح عزل ثلاث محطات مصمم بشكل فريد لضمان التشغيل والصيانة الآمنة والموثوقة لشبكة التوزيع.
إن إطلاق سلسلة GSR من منتجات SwitchGear المرفقة بالكامل من GSR هو تلبية احتياجات العملاء مثل Grid و Southern Power Grid Company لخزائن الشبكة الخاتمة الصديقة للبيئة ، وسوف يقود اتجاه التنمية المستقبلية لمنتجات خزانة الشبكة الصديقة للبيئة.
المعلمات الفنية
| مشروع | وحدة | بيانات | |
| الجهد المقنن | كيلو فولت | 12 | |
| تواتر الطاقة المقنن صمد الجهد (الطور إلى الأرض ، نسبة إلى الأرض) | كيلو فولت | 42 | |
| تم تصنيف تواتر الطاقة المقنن على الجهد (استراحة) | كيلو فولت | 48 | |
| تأثير البرق المقنن على الجهد (الطور إلى الأرض ، نسبة إلى الأرض) | كيلو فولت | 75 | |
| تأثير البرق المقنن على الجهد (استراحة) | كيلو فولت | 85 | |
| حافلة تيار تصنيف | أ | 630،1250 | |
| معلمات قاطع الدائرة | تصنيف التيار | أ | 630،1250 |
| تم تصنيفها على المدى القصير على المدى القصير | كا/ق | 20،25/4 | |
| تصنيف الدائرة القصيرة التيار | كا | 50،63 | |
| تصنيف الذروة الصلبة التيار | كا | 20،25 | |
| تصنيف الدائرة القصيرة الإغلاق تيار | كا | 50،63 | |
| معلمات مفتاح عزل ثلاث محطات | تصنيف التيار | كا | 630،1250 ، |
| تم تصنيفها على المدى القصير على المدى القصير | كا/ق | 20،25/4 | |
| تصنيف الذروة الصلبة التيار | كا | 50،63 | |
| مفتاح التحميل | تصنيف التيار | أ | 630 |
| تم تصنيفها على المدى القصير على المدى القصير | كا/ق | 20/4 | |
| تصنيف الذروة الصلبة التيار | كا | 50 | |
| الحياة الميكانيكية | الكسارة | من الدرجة الثانية | 10000 |
| مفتاح التحميل | من الدرجة الثانية | 10000 | |
| مفتاح العزلة | من الدرجة الثانية | 5000 | |
| مفتاح الأرض | من الدرجة الثانية | 5000 | |
| تسلسل تشغيل قاطع الدائرة | O-0.3S-CO-180S-CO | ||
| معدل التسرب السنوي | ٪/سنة | 0.1 | |
| ضغط الهواء الجاف (℃) | MPA | 0.02 | |
| الحد الأدنى للوظيفة ضغط هواء الضغط الطبيعي (ضغط المقياس في 20 ℃) | MPA | 0 | |
| تصنيف الضغط | MPA | ≥0.09 | |
| أبعاد (عرض*عميق*الارتفاع) | مم | 420*850*2000 | |
| مستوى حماية مجلس الوزراء | IP4x/2x | ||
حجم المنتج
| أبعاد المظهر الموحد لشبكة الدولة | عرض | عمق | عالي | ارتفاع مربع الصك | طريقة لم شمل مجلس الوزراء |
| مجلس الوزراء | 460mm | 770mm | 1640mm | 350mm | التوسع الجانبي/التوسع العلوي |
| تحميل خزانة التبديل | 460mm | 770mm | 1640mm | 350mm | التوسع الجانبي/التوسع العلوي |
| خزانة قاطع الدائرة | 460mm | 770mm | 1640mm | 350mm | التوسع الجانبي/التوسع العلوي |
| حزب العمالمجلس الوزراء | 600mm | 770mm | 1640mm | 350mm | التوسع الجانبي/التوسع العلوي |
| مجلس الوزراء القياس | 810mm | 770mm | 1640mm | 350mm | التوسع الجانبي/التوسع العلوي |
| ملاحظة: يمكن استخدام المخطط أعلاه لإنشاء صندوق إجمالي ، وحجم المربع الإجمالي هو رقم مربع واحد للمخطط * ، مع مربع إجمالي الحد الأقصى من 3 وحدات. | |||||
سمات
التصميم الذكي - المعدات الأساسية لشبكات التوزيع الذكية ، وقواطع الدوائر الثابتة الخالية من الصيانة ، وحلول خزانة مفتاح التحميل ، وتوفير حلول لترقية شبكات التوزيع وتحويلها
تطفو القوس الفراغي ، والهيكل الصديق للبيئة والضغط - يتبنى الحماية الجافة للهواء الجاف ، لا غازات الدفيئة SF6 ، آمنة وصديقة للبيئة. يمنع تصميم الضغط الإيجابي الدقيق خارج الرطوبة من الدخول إلى داخل صندوق الهواء.
التصميم المعياري - الحجم الصغير ، بنية مضغوطة ، الربط الآمن والموثوق للبوشات ، يسهل تشغيله وصيانته. تصميم خزانة موحدة ومعيار ، وكفاءة إنتاج عالية.
الحلول المرنة والغنية - حلول الجمع مرنة ومتغيرة ، تلبية حلول توزيع الطاقة المختلفة للمستخدمين.
بيئة استخدام المنتج
درجة الحرارة المحيطة:
درجة الحرارة القصوى+50 ℃
الحد الأدنى لدرجة الحرارة -40 ℃
رطوبة البيئة الداخلية:
متوسط الرطوبة النسبية اليومية أقل من 95 ٪
متوسط الرطوبة النسبية الشهرية أقل من 90 ٪
ارتفاع موقع التثبيت 5000M وما يليه
ملاحظة: إذا كانت ظروف التشغيل مختلفة عن ما سبق أو تم تطبيقه على البيئات القاسية ، مثل الارتفاع العالي ، ودرجة الحرارة المنخفضة ، والقذارة الشديدة ، وما إلى ذلك ، يجب على المستخدم التفاوض مع الشركة المصنعة عند الطلب.
