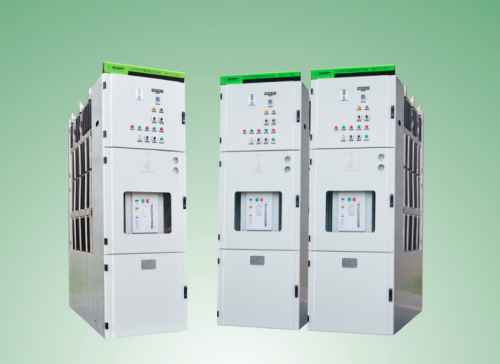

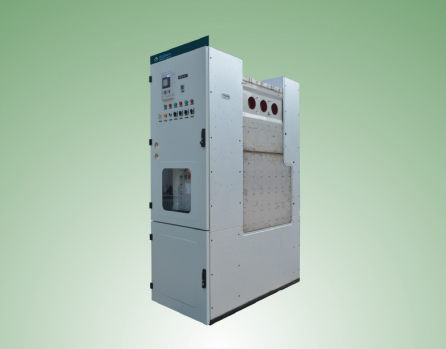

JSR6-12/24/40.5 SF6 SF6 المعادن المعادن معزولة مُختم (C-GIS) بشكل مستقل من قبل شركتنا. يستخدم غاز الكبريت سداسي فلوريد كوسيلة عازلة ويمكن استخدامها في مجال توزيع الطاقة الأولية أو توزيع الطاقة الثانوية في نفس الوقت.يقود مستوى تكنولوجيا المنتج في الصين ويتقدم في العالم. إنه جيل جديد من مجموعة كاملة من الجهد المتوسط من معدات المفاتيح التي تدمج تقنية القوس الفراغي ، وتقنية الختم الصلبة APG ، وتكنولوجيا عزل الغاز وتقنية عزل الواجهة.
مقدمة المنتج
JSR6-12/24/40.5 SF6 SF6 المعادن المعادن معزولة مُختم (C-GIS) بشكل مستقل من قبل شركتنا. يستخدم غاز الكبريت سداسي فلوريد كوسيلة عازلة ويمكن استخدامها في مجال توزيع الطاقة الأولية أو توزيع الطاقة الثانوية في نفس الوقت. يقود مستوى تكنولوجيا المنتج في الصين ويتقدم في العالم. إنه جيل جديد من مجموعة كاملة من الجهد المتوسط من معدات المفاتيح التي تدمج تقنية القوس الفراغي ، وتقنية الختم الصلبة APG ، وتكنولوجيا عزل الغاز وتقنية عزل الواجهة. اجتاز المنتج التحقق الرسمي للاختبار وتقييم تكنولوجيا المنتجات الجديدة من قبل وكالة اختبار موثوقة وطنية ، وحصل على براءات الاختراع الوطنية للاختراع وبراءات الاختراع النموذجية ، ولديها حقوق الملكية الفكرية المستقلة. يمكن استخدام المنتجات على نطاق واسع في مختلف أنظمة التوزيع والمحطة الفرعية المهمة في الاقتصاد الوطني ، مثل شبكات النقل والمحطة الفرعية ، وشبكات إمدادات الطاقة الحضرية ، والمؤسسات الصناعية والتعدين الكبيرة ، والبتروكيماويات ، والمعادن ، ونقل السكك الحديدية الحضرية وغيرها من المجالات.
يتبنى المنتج تصميمًا معياريًا ويمكن دمجه وفقًا لحلول التصميم المختلفة. يتبنى المنتج نظام ضغط الختم ، ويتم إغلاق جميع الأجزاء الحية عالية الجهد من الدائرة الرئيسية في صندوق غاز الفولاذ المقاوم للصدأ ولا تتأثر بالبيئة. لديها خصائص التشغيل الموثوق بها ، البصمة الصغيرة وخالية من الصيانة.
المعلمات الفنية
| اسم | وحدة | حدود | |||
| الجهد المقنن | كيلو فولت | 12 | أربعة وعشرون | 40.5 | |
| التردد المقنن | هرتز | 50 | 50 | 50 | |
| تصنيف التيار | أ | 630/1250/2500/3150/4000 | 630/1250/2500/3150/4000 | 630/1250/2500 | |
| مستوى العزل المقدر | تواتر الطاقة مع الجهد (المرحلة والأرض) | كيلو فولت | 42 | 65 | 95 |
| جهد تواتر الطاقة تحمل (ميناء كسر العزلة) | كيلو فولت | 48 | 79 | 118 | |
| تأثير البرق يقاوم الجهد (المرحلة والأرض) | كيلو فولت | 75 | 125 | 185 | |
| تأثير البرق صمد أمام الجهد (ميناء كسر العزلة) | كيلو فولت | 85 | 145 | 215 | |
| تواتر الطاقة المقنن الدائرة الإضافية | كيلو فولت | 2 | 2 | 2 | |
| تم تصنيفها على المدى القصير على المدى القصير | كا | 25/31.5/40 | |||
| مدة الدائرة القصيرة المصنفة | ق | 3 | 3 | 3 | |
| تصنيف الذروة الصلبة التيار | كا | 63/80/100 | 63/80/100 | 50/63/80 | |
| تصنيف الدائرة القصيرة التيار | كا | 25/31.5/40 | 25/31.5/40 | 25/31.5 | |
| تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | كا | 63/80/100 | 63/80/100 | 63/80 | |
| شحن الكابلات المصنفة والانفصال الحالي | أ | 25 | 25 | 25 | |
| تصنيف تسلسل التشغيل | O-0.3S-CO-3MIN-CO | ||||
| عزل الغاز | SF6 | ||||
| الحياة الميكانيكية | الكسارة | من الدرجة الثانية | 10000 | 10000 | 10000 |
| مفتاح ثلاث محطات | 5000 | 5000 | 5000 | ||
| الضغط المقدر للهواء الجاف أو النيتروجين (ABS.20 ℃) | ضغط التضخم المقنن (ABS.20 ℃) | MPA | 0.14 | 0.14 | 0.14 |
| الحد الأدنى لضغط التضخم (ABS.20 ℃) | 0.12 | 0.12 | 0.12 | ||
| مستوى الحماية | مربع مختومة | درجة | IP67 | IP67 | IP67 |
| الإسكان مفاتيح | IP4x | IP4x | IP4x | ||
| معدل التسرب النسبي للهواء الجاف | ٪/سنة | ≤0.1 | ≤0.1 | ≤0.1 | |
| جهد إمداد الطاقة المقنن للدائرة الإضافية | الخامس | DC48/110/220 AC220 | |||
حجم المنتج
| الجهد المقنن | تيار بربار رئيسي | نوع مجلس الوزراء | العرض (مم) | العمق (مم) | الارتفاع (مم) | |
| 12/24/40.5 كيلو فولت | 630/1250A | واردة ، تجزئة ، عزل ، إنهاء | 600 | 1600 | 2400 | |
| ماستر (حزب العمال) | 1000 | 1600 | 2400 | |||
| قياس مجلس الوزراء | نوع مربع الهواء | 600/1000 | 1600 | 2400 | ||
| نوع الهواء | 600/1000 | 1600 | 2400 | |||
| 2500/3150/4000a | واردة ، تجزئة ، العزلة ، التثبيت الصادر ، الوالدين (PT) | 800/1000 | 1800 | 2400 | ||
سمات
اعتماد المفاهيم المتقدمة الدولية ، والإنتاج على مستوى عالمي ، ووسائل الكشف ، واللحام بالليزر ، وقطع الليزر ، وكشف تسرب الهيليوم وغيرها من المعدات.
تتبنى المكونات الأساسية للمنتج تصميمًا مغلقًا بالكامل ، مغلقًا تمامًا في صندوق هواء مغلق ملحوم بواسطة ألواح من الفولاذ المقاوم للصدأ ، مملوءة بالهواء الجاف أو النيتروجين في ضغط معين مثل الوسيلة العازلة ، ومستوى الحماية يصل إلى IP67 ، ويتجنب تمامًا ، وتجنب التأثير ، وتجنب الجهاز ، والكليث ، وتجنب أن يكون ذلك ، وتجنبًا للبيئة ، والكثافة ، والكهنة ، والكهنة ، والوصول إلى الساحل ، والكهنة ، والكال خالية من الصيانة.
يمكن للمنتج تحقيق التشغيل اليدوي والكهربائي ، وآلية التشغيل ناضجة وموثوقة ، ولها متشابكة ميكانيكية وكهربائية كاملة ، والتي يمكن أن تمنع بشكل فعال من الضرر الشخصي والمعدات التي تسببها سوء التشغيل.
بنية تصميم المنتج مضغوطة ، ويتم تقليل حجم خزانة التبديل المعزول بالهواء التقليدية بشكل كبير ، ويتم تقليل مساحة الأرضية بنسبة 30 ٪ -70 ٪ ، مما يحسن استخدام المساحة ويقلل بشكل فعال من التكلفة الإجمالية للمشروع.
استنادًا إلى حماية وتكنولوجيا النظام للمعالجات الدقيقة ، فإنه يدمج وظائف الحماية والتحكم والقياس والاكتشاف والاتصال لتحقيق الأتمتة والمتطلبات الرقمية لشبكات التوزيع ، ويمكنها تحقيق خدمة غير مراقبة تمامًا.
بيئة استخدام المنتج
ارتفاع: ≤5000m (مطلوب تدوين خاص عندما تعمل الجهاز على ارتفاع يتجاوز 1000 متر)
درجة الحرارة المحيطة: درجة الحرارة القصوى +50 ℃ ، الحد الأدنى لدرجة الحرارة -25 ℃ ، متوسط قيمة 24 ساعة ≤35 ℃
الرطوبة المحيطة: 24 ساعة متوسط الرطوبة النسبية ≤ 95 ٪ ، الرطوبة النسبية الشهرية ≤90 ٪
التدخل الكهرومغناطيسي: سعة التداخل الكهرومغناطيسي الناجم عن النظام الثانوي هي ≤1.6kV
بيئة التثبيت: لا يوجد غاز متفجر أو تآكل في الهواء المحيط ، وليس هناك اهتزاز أو تأثير متكرر وعنف في موقع التثبيت
ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
