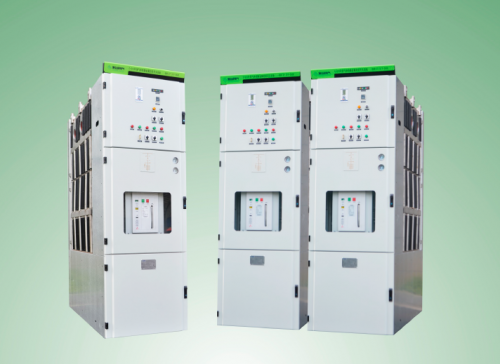

GSR6-27.5 مفاتيح مفاتيح معادن معزولة من الغاز المعزول بالبيئة (C-GIS)

GSR6-27.5 مفاتيح مفاتيح معادن معزولة من الغاز المعزول بالبيئة (C-GIS)

سمات

تصميم مختوم بالكامل

آمنة وموثوقة

بنية مضغوطة

ذكي

نظرة عامة على المنتج

نظرًا لأن السكك الحديدية المكهربة في بلدي قدمت متطلبات جديدة وأعلى لتبديل المعدات مثل التصغير والذكاء وخالي من الصيانة وظروف العمل الكاملة ، طورت شركتنا بشكل مستقل الأداء العالي والمنتج GSR6-27.5 من السلسلة المعزولة من السلسلة المعزولة بالبيئة ، وتتكامل مع المعادن المعدنية المخلوطة (GIS). التكنولوجيا ، تقنية عزل الغاز وتكنولوجيا عزل الواجهة. اجتاز المنتج التحقق التجريبي الرسمي لوكالات الاختبار الوطنية الوطنية وتقييم تكنولوجيا المنتجات الجديدة ، وحصل على عدد من براءات الاختراع الوطنية للاختراع وبراءات الاختراع النموذجية ، ولديه حقوق الملكية الفكرية المستقلة. يستخدم حل المنتج بشكل أساسي في الجهد المفرد أو المرحلة المزدوجة ، حيث يبلغ 27.5 كيلو فولت ، وجهد أقصى قدره 31.5 كيلو فولت ، مثل السكك الحديدية عالية السرعة ، وخطوط مخصصة للركاب وغيرها من حقول السكك الحديدية عالية السرعة.


تم تصميم المنتج بشكل معياري ، ويمكن دمج الحلول بمرونة وفقًا لاحتياجات مستخدمي السكك الحديدية. يتبنى المنتج نظام ضغط الختم ، ويتم إغلاق جميع الأجزاء الحية عالية الجهد من الدائرة الرئيسية في صندوق غاز الفولاذ المقاوم للصدأ ولا تتأثر بالبيئة. لديها خصائص الذكاء ، والتشغيل الموثوق ، وحجم صغير وخالي من الصيانة.







المعلمات الفنية

اسم وحدة المعلمة
الجهد المقنن كيلو فولت 1*31.5 2*31.5
التردد المقنن هرتز 50
تأثير البرق صمد أمام الجهد قطب إلى قطب ، كسر قاطع الدائرة كيلو فولت 200 200
غرفة متطرفة / 325
استراحة العزلة 220 220
تردد قوة الدائرة الرئيسية تحمل الجهد (1 دقيقة) قطب إلى قطب ، كسر قاطع الدائرة كيلو فولت 95 95
غرفة متطرفة / 140
استراحة العزلة 118 118
متوسط العزل
الهواء الجاف
مقصورة قابلة للنفخ صفر قياس ضغط 5 دقائق تواتر الطاقة مقاومة الجهد
1.3ur
تصنيف تيار الحافلة الرئيسية والمتغذية أ 1250 ، 1600 ، 2000 ، 2500
تم تصنيفها على المدى القصير على المدى الحالي كا/ق 31.5/4
تصنيف الذروة الصلبة التي تحمل التيار ، إغلاق مفتاح الأرض الحالي كا 80
AFL القوس الداخلي كا/ق 31.5/1
مستوى الحماية مربع قابلة للنفخ
IP65
تبديل مجلس الوزراء IP54
ضغط التضخم المقدر (20 ℃ ضغط المقياس) MPA 0.04
معدل تسرب الهواء السنوي ٪ ≤0.1


حجم المنتج


مواصفة تصنيف التيار العرض (مم) العمق (مم) الارتفاع (مم) ملاحظة
unipole/bipole ≤1250a 600 1900 2600 تم تصميم عمق الخزانة المحدد وفقًا للخطة
1250-2500A 900 1900 2600





سمات

1

تصميم الختم بالكامل - تتبنى مكونات المنتج تصميمًا مغلقًا بالكامل ، مغلقًا تمامًا في صندوق الهواء المختومة الملحوم بواسطة ألواح الفولاذ المقاوم للصدأ ، ويتم مسح ضغط معين من الهواء الجاف (D -Air). مستوى الحماية هو IP67 ، الذي يتجنب تمامًا تأثير مناخ البيئة الخارجية على خزانة التبديل ، ويمكن أن يعمل بشكل موثوق في بيئات قاسية مثل الطوابق السفلية ، الهضاب ، التربة الصقيعية ، المناطق الساحلية ، محلات السوبر ماركت ، وما إلى ذلك ، لتحقيق خالية من الصيانة.

2

ذكي - استنادًا إلى حماية المعالجات الدقيقة وتكنولوجيا النظام ، فإنه يدمج وظائف الحماية والتحكم والقياس والاكتشاف والاتصال لتحقيق متطلبات أتمتة شبكة التوزيع ورقمنةها ، ويمكنها تحقيق خدمة غير مراقبة تمامًا.

3

الهيكل المدمج-تصميم المنتج مضغوط ، ويتم تقليل حجمها بشكل كبير مقارنة بخزانة التبديل التقليدية المعزولة بالهواء ، ويتم تقليل مساحة الأرضية بنسبة 30 ٪ إلى 70 ٪ ، مما يحسن استخدام المساحة ويقلل بشكل فعال من التكلفة الإجمالية للمشروع.

4

آمن وموثوق - يمكن للمنتج تحقيق التشغيل اليدوي والكهربائي ، وآلية التشغيل ناضجة وموثوقة ، ولها متشابكة ميكانيكية وكهربائية كاملة ، والتي يمكن أن تمنع بشكل فعال من الضرر الشخصي وتلف المعدات الناجم عن سوء التعاون.

بيئة استخدام المنتج

ارتفاع:≤4000m (مطلوب تدوين خاص عندما تعمل الجهاز على ارتفاع يتجاوز 1000 متر)

درجة الحرارة المحيطة: درجة الحرارة القصوى +40 ℃ ، الحد الأدنى لدرجة الحرارة -25 ℃ ، متوسط قيمة 24 ساعة ≤35 ℃

الرطوبة المحيطة: 24 ساعة متوسط الرطوبة النسبية ≤ 95 ٪ ، الرطوبة النسبية الشهرية ≤90 ٪

التدخل الكهرومغناطيسي: سعة التداخل الكهرومغناطيسي الناجم عن النظام الثانوي هي ≤1.6kV

بيئة التثبيت: لا يوجد غاز متفجر أو تآكل في الهواء المحيط ، وليس هناك اهتزاز أو تأثير متكرر وعنف في موقع التثبيت


ملاحظة: إذا تم تجاوز ظروف بيئة الاستخدام المذكورة أعلاه ، فيرجى الاتصال بنا
